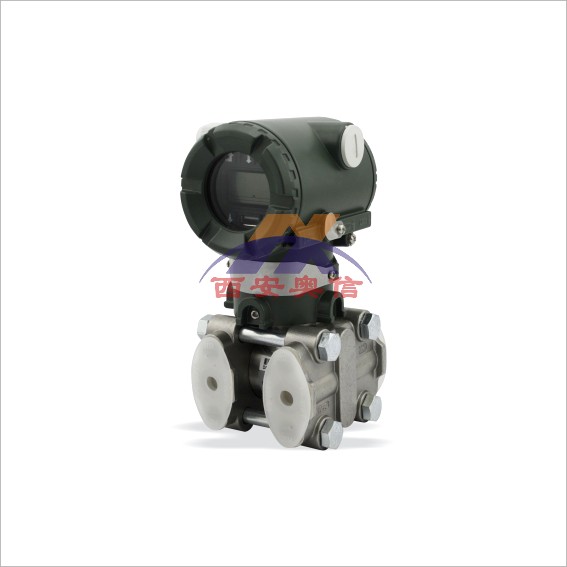

昌晖SWP-T61电容式智能变送器压力变送器4-20mA
SWP-T61数字式压力/差压变送器，采用电容式传感器设计而成。
|
规 格
|
说 明
|
|
|
输出
|
4~20mA DC，用户可选择线性或平方根输出数字过程变量叠加在4~20mA信号上，可供采用HART协议的上微机使用 | |
|
介质
|
液体，气体和蒸汽 | |
|
温度
极限
|
线路板工作温度
|
-4℃~85℃ |
|
传感器工作温度
|
充硅油 -40℃~104℃ | |
|
湿度极限
|
0~*相对湿度 | |
|
容积变化量
|
小于0.16cm3
|
|
|
使用温度
|
-20℃~+80℃ | |
|
储存温度
|
-40℃~+104℃ | |
|
重量
|
不包括附件，AP、DP、GP和HP型重2.4kg | |
昌晖SWP-T61电容式智能变送器压力变送器4-20mA
SWP-T61数字式压力/差压变送器，采用电容式传感器设计而成。
|
型 号
|
变送器类型（只选一个）
|
DP
|
HP
|
GP
|
AP
|
||
|
SWP-T61DP
|
差压变送器
|
√
|
*
|
*
|
*
|
||
|
SWP-T61HP
|
高静压差压变送器
|
*
|
√
|
*
|
*
|
||
|
SWP-T61GP
|
表压变送器
|
*
|
*
|
√
|
*
|
||
|
SWP-T61AP
|
绝压变送器
|
*
|
*
|
*
|
√
|
||
|
代 码
|
压力测量范围（URL）（只选一个）
|
DP
|
HP
|
GP
|
AP
|
||
|
3
|
1.3~7.5KPa
|
√
|
√
|
√
|
√
|
||
|
4
|
6.2~37.4KPa
|
√
|
√
|
√
|
√
|
||
|
5
|
31.1~186.8KPa
|
√
|
√
|
√
|
√
|
||
|
6
|
117~690KPa
|
√
|
√
|
√
|
√
|
||
|
7
|
345~2068KPa
|
√
|
√
|
√
|
√
|
||
|
8
|
1170~6890KPa
|
√
|
*
|
√
|
√
|
||
|
9
|
3480~20680KPa
|
*
|
*
|
√
|
*
|
||
|
0
|
6890~41370KPa
|
*
|
*
|
√
|
*
|
||
|
代 码
|
变送器输出（只选一个）
|
DP
|
HP
|
GP
|
AP
|
||
|
E
|
4-20mA，线性，模拟/阻尼可调
|
√
|
√
|
√
|
√
|
||
|
N
|
4-20mA，线性，数字型
|
√
|
√
|
√
|
√
|
||
|
S
|
4-20mA，智能型，HART协议通讯
|
√
|
√
|
√
|
√
|
||
|
代 码
|
结构材料
|
DP
|
HP
|
GP
|
AP
|
||
|
法兰/接头
|
排液/排气阀
|
膜片
|
|||||
|
22
|
316不锈钢
|
316不锈钢
|
316L不锈钢
|
√
|
√
|
√
|
√
|
|
23
|
316不锈钢
|
316不锈钢
|
哈氏合金C
|
√
|
√
|
√
|
√
|
|
24
|
316不锈钢
|
316不锈钢
|
蒙乃尔合金
|
√
|
√
|
√
|
√
|
|
25
|
316不锈钢
|
316不锈钢
|
钽
|
√
|
√
|
√
|
√
|
|
33
|
哈氏合金C
|
哈氏合金C
|
哈氏合金C
|
√
|
√
|
√
|
√
|
|
35
|
哈氏合金C
|
哈氏合金C
|
钽
|
√
|
√
|
√
|
√
|
|
44
|
蒙乃尔合金
|
蒙乃尔合金
|
蒙乃尔合金
|
√
|
√
|
√
|
√
|
|
代 码
|
显示表头（不选择不填）
|
DP
|
HP
|
GP
|
AP
|
||
|
M1
|
模拟刻度,线性表头,0-*刻度
|
√
|
√
|
√
|
√
|
||
|
M2
|
模拟刻度,平方根指示,0-10刻度
|
√
|
√
|
*
|
*
|
||
|
M3
|
液晶显示,线性表头,0-*,用户可选
|
√
|
√
|
√
|
√
|
||
|
代 码
|
安装支架
|
DP
|
HP
|
GP
|
AP
|
||
|
B1
|
管装弯支架(管外径Φ50~60)
|
√
|
√
|
√
|
√
|
||
|
B2
|
板装弯支架
|
√
|
√
|
√
|
√
|
||
|
B3
|
管装平支架(管外径Φ50~60)
|
√
|
√
|
√
|
√
|
||
|
代 码
|
泄放阀
|
DP
|
HP
|
GP
|
AP
|
||
|
D0
|
背面泄放阀
|
√
|
√
|
√
|
√
|
||
|
D1
|
侧面泄放阀在压力室上部
|
√
|
√
|
√
|
√
|
||
|
D2
|
侧面泄放阀在压力室下部
|
√
|
√
|
√
|
√
|
||
|
代 码
|
低压侧法兰适配器
|
DP
|
HP
|
GP
|
AP
|
||
|
N
|
无法兰适配器
(法兰上由1/4NPT阴螺纹供引压连接)
|
√
|
√
|
√
|
√
|
||
|
C1
|
1/2NPT阴螺纹法兰适配器,引压过渡接头及焊接引压管
(不锈钢)
|
√
|
√
|
√
|
√
|
||
|
C2
|
M20×1.5阳螺纹法兰适配器,引压过渡接头及焊接引压管
(不锈钢)
|
√
|
√
|
√
|
√
|
||
|
代 码
|
*（普通型不填）
|
DP
|
HP
|
GP
|
AP
|
||
|
i
|
本安型，防爆等级Exia II CT6
|
√
|
√
|
√
|
√
|
||
|
d
|
隔爆型，防爆等级Exd II CT6
|
√
|
√
|
√
|
√
|
||
|
典型型号
|
SWP-T61 DP 4 S 22 M3 B3 D2 C2
|
||||||
