029-88651096昌晖压力变送器SWP-ST61RD/RG系列远传压力 差压变送器 SWP-ST61RD/RG系列远传压力/差压变送器，是以微处理器为核心的现场压力测量仪表。广泛用于液体、气体或蒸汽的液位、压力的测量。
 |
|
|
|
|
|
|
| 发布时间：2024-12-16 | ||||||

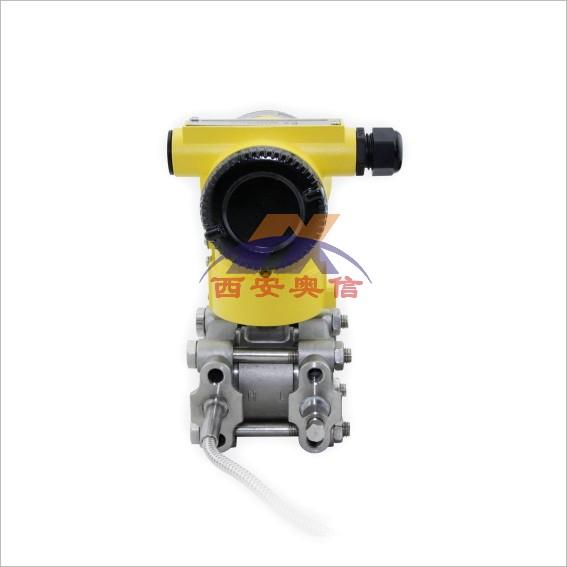

昌晖压力变送器SWP-ST61RD/RG系列远传压力 差压变送器
SWP-ST61RD/RG系列远传压力/差压变送器，是以微处理器为核心的现场压力测量仪表。广泛用于液体、气体或蒸汽的液位、压力的测量。
◎精度+ -0.1%F.S.
◎量程比50:1或15：1
◎具有自诊断和远程功能
◎具有红外无线设置功能
◎执行HART协议
通用技术参数
| 规格参数 | 说 明 |
| 供电电源 | 9-45VDC。 |
| 输出信号 | 二线制4～20mA DC带数字通讯（HART协议）输出。 |
| 内置显示器（选配） | OLED显示数值、数位、单位和棒状图。 |
| 自诊断功能 | 放大器故障、膜盒故障，设置故障，环境温度报警、压力/静压报警等。 |
| 工作温度 | -40～85ºC。 |
二、传感器类型
| 传感器型号 | 测量范围 | 测量量程 | *大工作压力 | 精度稳定性 |
| 4 | -37.4～37.4kPa | 6.2～37.4 kPa | 基型表额定压力与远传密封装置额定压力的较小值 | 量程的±0.1%/每年*大偏差为量程的±0.1% |
| 5 | -100～186.8 kPa | 31.1～186.8 kPa | ||
| 6 | -100～690 kPa | 117～690 kPa | ||
| 7 | -100～2068 kPa | 345～2068 kPa |
昌晖压力变送器SWP-ST61RD/RG系列远传压力 差压变送器
| 型 号 | 变送器类型 | |||
| SWP-ST61RD | 远传压力变送器 | |||
| SWP-ST61RG | 远传差压变送器 | |||
| 代 码 | 测量量程（URL） | |||
| 4 | 6.2 ~37.4KPa | |||
| 5 | 31.1 ~186.8KPa | |||
| 6 | 117 ~690KPa | |||
| 7 | 345 ~2068KPa | |||
| T | 特殊订制 | |||
| 代 码 | 法兰适配器 | |||
| N | 4-20mA,数字智能型 | |||
| S | 4-20Ma,智能型,HART协议通信 | |||
| 代 码 | 结构材料 | |||
| 法兰/接头 | 排液/排气阀 | 隔离膜片 | ||
| 22 | 316不锈钢 | 316不锈钢 | 316L不锈钢 | |
| 代 码 | 过程充液 | 温度极限 | ||
| A | D.C.硅油200 | -40℃~149℃ | ||
| B | D.C.硅油704 | 15℃~315℃ | ||
| C | 惰性液 | -45℃~205℃ | ||
| 代码 | 远远传装置 | |||
| S1 | 一个远传装置 | |||
| S2 | 两个远传装置 | |||
| 代码 | 显示表头(不选择不填) | |||
| M3 | 液晶显示，线性表头，0-*用户可选 | |||
| 代码 | 安装支架 | |||
| B1 | 管装弯支架(管外径Φ50-60) | |||
| B2 | 板装弯支架 | |||
| B3 | 管装平支架(管外径Φ50-60) | |||
| 代码 | 法兰适配器 | |||
| N | 无法兰适配器(法兰上由1/4NPT阴螺纹供引压连接) | |||
| C1 | 1/2NPT阴螺纹法兰适配器，引压过渡接头焊接引压管(不锈钢) | |||
| C2 | M20x1.5阳螺纹法兰适配器，引压过渡接头焊接引压管(不锈钢) | |||
| 代码 | *(普通型此栏不填) | |||
| d | 隔爆型，防爆等级Exd II CT6 | |||
| 代码 | 远传装置长度 | |||
| － | 单位:米(m)(直接填写) | |||
| /□ 典型型号: | 远传法兰型号PFW、RTW、RFW、EFW（见法兰型号选型表） SWP-ST61 RD 4 N 22 A S2 M3 B1 N-5m | |||
注：*小量程URL/15
