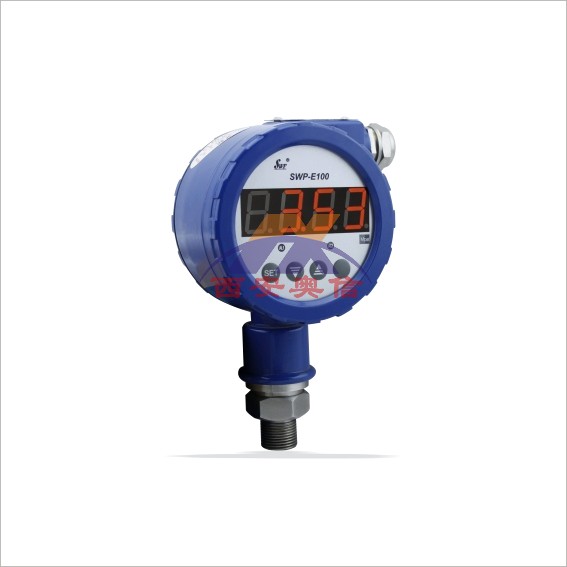

昌晖压力变送器SWP-XEY100现场LED显示压力变送控制

昌晖压力变送器SWP-XEY100现场LED显示压力变送控制器
SWP-XEY100现场LED显示压力变送控制器是现场变送单元。采用铝合金外壳的扩散硅压力传感器，抗腐蚀，抗过载稳定性好，集测量显示变送，控制，通讯为一体。可应用于石油、化工、冶金等部门各种腐蚀和非腐蚀性液体和气体测量与控制，是替代传统远传指针表和压力表的理想产品。

技术指示	说明
测量范围	0~60MPa
精度	0.5%或0.2%
外形尺寸	LED显示：Φ100×60
显示	4位LED显示
输出特性	带上下限控制或报警输出继电器接点容量3A/250VACSSR可控硅触发信号0.5A/400VSCR固态继电器触发信号300mA/6V
通讯功能	RS485或RS232通讯方式（波特率 1200~9600bps）
适用环境	相对湿度≤90%，温度-10~50℃
介质温度	-20℃~+70℃
连接方式	M20×1.5mm或根据用户要求

昌晖压力变送器SWP-XEY100现场LED显示压力变送控制器
SWP-XEY100现场LED显示压力变送控制器是现场变送单元。采用铝合金外壳的扩散硅压力传感器，抗腐蚀，抗过载稳定性好，集测量显示变送，控制，通讯为一体。可应用于石油、化工、冶金等部门各种腐蚀和非腐蚀性液体和气体测量与控制，是替代传统远传指针表和压力表的理想产品。

型号	代码								说明
SWP-XEY100	-□	□□	□-	□-	□□-	□	□-	□	现场LED显示温度变送控制器
通讯方式	028								无通讯RS232RS485
输出方式	□□								参见“输出方式”
过程连接方式和材料	RG								外螺纹G1/2（不锈钢 1Gr18Ni9Ti）外螺纹M20×1.5（不锈钢 1Gr18Ni9Ti）
外壳类型	A								铝外壳LED现场指示，放等级IP65
测量范围	□□								参见“标准量程表”
*报警方式	□								参见“报警输出方式”
第二报警方式	□								参见“报警输出方式’
供电方式	NW								AC220V（可省略）DC24V

★变送输出方式：

选型代码	00	01	02	03	04	05	06	07	08	09
输出方式	无输出	继电器	4~20mA	0~10mA	1~5V	0~5V	SCR输出	SSR输出	特殊规格	SOT输出

★报警输出方式：

代码	N	H	L
报警方式	无报警（可省略）	上限控制/报警	下限控制/报警

★标准量程表：

测量范围	代号	量程调节范围
0—20kPa	D5	10.0—20kPa
0—25kPa	D6	12.0—30kPa
0—40kPa	D7	12.0—40kPa
0—60kPa	D8	20.0—60kPa

0—100kPa	E1	30.0—100kPa
0—160kPa	E2	60.0—200kPa
0—200kPa	E3	60.0—200kPa
0—250kPa	E4	120.0—400kPa
0—400kPa	E5	120.0—400kPa

0—0.6MPa	F1	0.2—0.6MPa
0—1.0MPa	F2	0.3—1.0MPa
0—1.6MPa	F3	0.6—2.0MPa
0—2.0MPa	F4	0.6—2.0MPa
0—2.5MPa	F5	1.2—4.0MPa
0—4.0MPa	F6	1.2—4.0MPa
0—6.0MPa	F7	2.0—6.9MPa

0—10MPa	H1	3.0—10MPa
0—20MPa	H2	6.0—20MPa
0—25MPa	H3	6.0—25MPa
0—40MPa	H4	6.0—40MPa
0—60MPa	H5	6.0—60MPa

昌晖压力变送器SWP-XEY100现场LED显示压力变送控制器


发布时间：2024-12-13
