232.30.100安全型压力表德国wika耐震压力表233.50.

232.30.100 安全型压力表德国wika耐震压力表 233.50.100 wika压力表

栏目： WIKA压力表/差压表
品牌：


发布时间：2021-06-25

产品介绍
技术参数
尺寸规格

订购须知：表盘直径压力范围安装方式螺纹规格材质要求是否充液

：压力表不锈钢压力表隔膜压力表耐震压力表精密压力表绝压表膜片压力表差压表

产品描述
232.30安全型波压力表为提高过程工业的安全性而设计。采用*的不锈钢材料和坚固的设计，仪表适用于化学和过程工业。不仅适用于液体和气体介质，也适用于腐蚀性环境。
EN 737-1欧洲标准“S3”安全版的要求制造并*压力表。安全型压力表由非破碎窗口、测量系统和表盘之间的安全隔爆层和安全泄压后盖组成。如果发生故障，操作员在前侧受到保护，介质或组件只能通过外壳背面弹出。对于恶劣的操作条件（例如振动），所有仪表也可选配充液。
功能特性
根据要求和按EN 837-1检验标准带有安全隔爆层
高强的承载及变负载的能力和抗冲击耐久性
整体全不锈钢
量程范围：0 ... 0.06至0 ... 160MPa
应用
具有更高安全要求的应用
带可充液外壳，可用于具有高动态压力脉冲或振动的应用场合（233.30型）
适用非高粘度或易结晶的侵蚀性气体和液体介质以及侵蚀性环境
过程工业：化工、石化、发电站、采矿、沿海和离岸平台、*技术、机械制造和设备建造

232.30 233.30 安全型不锈钢压力表（表盘可选： 63 100 160）

技术参数
设计：符合EN 837-1标准
标准尺寸 (mm)：63、100和160
准确度等级
NS 63：1.6
NS 100和160：1.0
量程：
NS 63：0 ... 0.1至0 ... 100 MPa
NS 100：0 ... 0.06至0 ... 100 MPa
NS 160：0 ... 0.06至0 ... 160 MPa或所有其他同等负压量程或正压和负压联程
压力限值
NS 63：
稳定性：3/4 x满量程值
波动性：2/3 x满量程值
过压保护：满量程值
NS 100和160：
稳定性：满量程值
波动性：0.9 x满量程值
过压保护：1.3 x满量程值
特殊选项
可选
■ 其他的过程连接
■ 密封垫（型号 910.17，参见数据资料 AC 09.08）
■ 装配隔膜密封，参阅隔膜密封产品预览
■ 蒙乃尔测量系统（型号 262.30）
■ 不锈钢或抛光不锈钢面板安装法兰
■ 不锈钢表面安装耳片
环境温度-40°C：充硅油
防护等级IP66 IP67
■ 带开关触点的波登管压力表，型号PGS23.1x0，参见数据资料PV 22.02或型号232.30.063，参见数据资料PV 22.03
■ 带电子输出信号的波登管压力表，型号PGT23.1x0，参见数据资料PV 12.04
常用型号
232.30.063 0.1 MPa 1/4 NPT lower mount
232.30.063 0.4 MPa 1/4 NPT lower mount inductiv action
232.30.063 1 bar G1/4B lower mount
232.30.063 -1/+5 bar Original VCR-male nut SS4-VCR-4 low
232.30.100 1.6 bar 1/2 NPT lower mount
232.30.100 1.6 barg 1/4 NPT lower mount inductiv action
232.30.100 1.6 MPa 2nd scale bar G1/2B lower mount
232.30.100 -1/+15 bar G1/2B lower mount
232.30.160 1 MPa 1/2 NPT lower mount
232.30.160 10 bar G1/2B lower mount
232.30.160 10 kg/cm2 1/2 NPT lower mount

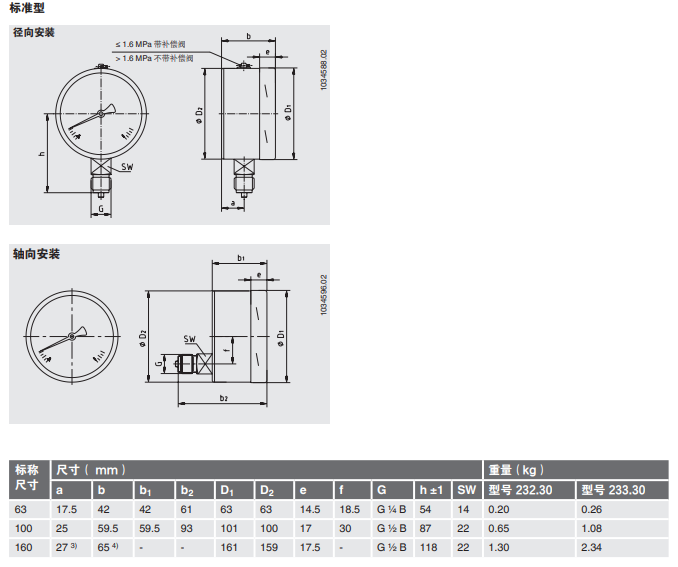

尺寸图
