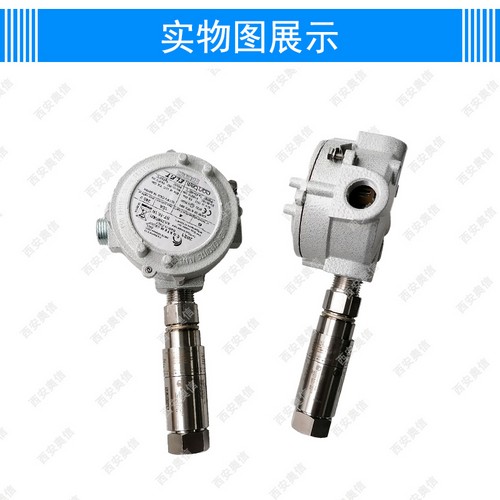

12SHSNK1-M423不锈钢差压控制器0.17-2.49KPa美国UE开关防爆接线盒
M423：符合ATEX的防爆接线盒

● 死区：为了尽量减小死区，设定点尽可能选择在可调压力范围的*。

差压：

12SHSNK1 12SHSNK2 12SHSNK3 12SHSNK4 12SHSNK5 12SHSNK6

12SHDNK1 12SHDNK2 12SHDNK3 12SHDNK4 12SHDNK5 12SHDNK6

12SHSNK1-M423不锈钢差压控制器0.17-2.49KPa美国UE开关防爆接线盒   动作范围0.17-2.49KPa  传感器：丁腈橡胶膜片及环氧涂层密封  过程接口 铝制1/8NPT内螺纹  耐压27.6bar

传感器类型

设定点重复性  差压开关：K1至K3的：可调量程范围的 ±1%，K4组到K6型：可调量程范围 ±1.5％

冲击  差压开关和温度开关: 15 G’s 10 毫秒

压力开关：: 75 G’s 10 毫秒

外壳材质 316 不锈钢

外壳防护 符合 4X

防爆与防护等级 满足1区和2区防爆要求

防护等级为IP66

开关输出 Code S: 一个SPDT 全密封开关.

Code D: 两个 SPDT 作为DPDT 全密封开关

触点电气额定值

银触点 Code H: 5 A 125/250 VAC 5 A/28 VDC 电阻性和3 A/28 VDC 电感性。

金触点 Code L: 1 A/ 125 VAC 1 A /28VDC电阻性和3 A/28 VDC 电感性。

电气接口 Code N: 1/2" NPT (阳螺纹)带72"甩线

压力接口 Code M: M20公制螺纹 72"甩线

         选择 M515 4端子

       (DIN 43650 Form A) 只适合SPDT(此选项不能满足 Div. 1 or 2 或ATEX 的要求)

重量

差压开关：约3磅（1.4公斤）

差压开关: 1/8" NPT (母螺纹)

可选择其他连接尺寸，参看具体型号

安装

差压开关：应安装使用托架安装

12系列选型方法
