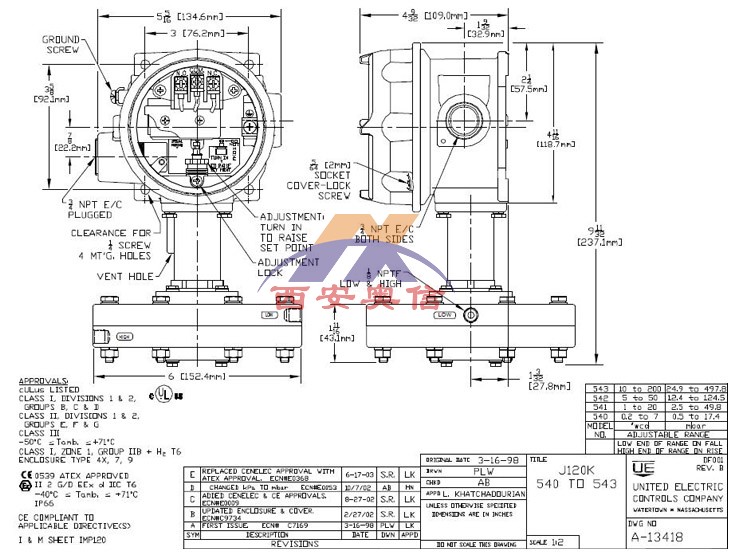

J120K-543 美国UE差压开关概要
在选择工业用压力、差压或温度开关时，经常要考虑其安全性能，以保护设备和人员的安全性。120系列产品满足了UL、CSA、ATEX等标准，并能符合多个国家地区的*要求，可用于爆炸区域及含有强腐蚀气体环境中，对设备和人员安全给予保护。
*
UL注册:cULus*：温度: UL 873. UL1203，CSA C22.2 文件#E43374
压力: UL 508. UL 698. CSA C22.2 文件#E40857
级别Ⅰ. 1 & 2区. 组别 B. C和 D
级别Ⅱ. 1 & 2区.组别 E. F和 G
级别Ⅲ. 外壳形式 4X，7，9；IP66
CENELEC 防火结构.符合EN 50 014/50 018，EEx dⅡC T6 DEMKO*#02E 0212168
IS CENELEC：本质安全符合EN50 014，EN50 020，EEX iaⅡC T6(仅适用于M405选项，不包括CENELEC防火条款) DEMKO*#01E 0113749
SAA Ex dⅡT6. IP66. 级别Ⅰ.区域1，符合NACE MR-0175 (以171-193，483-493为准)
FM*. 3615及3600级别 (不是所有型号.参考选项M415的说明)
CE*，符合低电压规程（LVD）
CE*，符合压力设备规程（PED 97/23/EC）
J120K-543丁腈橡胶（Buna-N）密封膜片 1/8''NPTF 铝制压力接口 可调差压范围24.9-497.8mbar 耐压400Psi/27.6bar
通用技术参数
储存温度：-65 to 160℉(-54～71℃)
环境温度：-58 to 160℉(-50 to 71℃)；
设定点重复性：压力型号540-543，为可调范围的±1%；
抗冲击：经10 毫秒、15G 冲击实验后，可重现设定点
抗振动：经2.5G、5—500Hz 振动实验后，可重现设定点
外壳：铝合金压铸壳体（Max.0.4%铜）；环氧树脂涂层；垫圈密封；前标为J，G，F 的开关具有内部设定点锁定功能；铝合金铭牌
外壳等级：外壳等级为4X。 Class I Division 1的开关外壳等级为7；ClassII Division 1开关外壳等级为9。IP66。
开关输出：一个或两个单刀双掷（SPDT）输出；双开关可在调整范围内进行百分bai分别设定。
触电电气额定值：15A125/250/480 VAC（标准）
电器接口：两个3/4''NPT E/C;标准接线端子
技术参数
系列号-型号 设定点可调范围 死区 *大工作压力 耐压 压力接口 接液材料
J120k-540 0.5 to 17.4 mbar 0.1 to 1.5 mbar 13.8 bar 27.6 bar 1/8" NPTF Alum-Buna N-Buna N
J120k-541 2.5 to 49.8 mbar 0.2 to 2.5 mbar 13.8 bar 27.6 bar 1/8" NPTF Alum-Buna N-Buna N
J120k-542 12.4 to 124.5 mbar 0.5 to 6.2 mbar 13.8 bar 27.6 bar 1/8" NPTF Alum-Buna N-Buna N
J120k-543 24.9 to 497.8 mbar 1.2 to 19.9 mbar 13.8 bar 27.6 bar 1/8" NPTF Alum-Buna N-Buna N
J120k-544 0.1 to 1.4 bar 6.9 mbar to 0.1 bar 82.7 bar 172.4 bar 1/8" NPTF Alum-Buna N-Buna N
J120k-545 0.3 to 3.4 bar 13.8 mbar to 0.2 bar 82.7 bar 172.4 bar 1/8" NPTF Alum-Buna N-Buna N
J120k-546 0.7 to 8.6 bar 27.6 mbar to 0.3 bar 82.7 bar 172.4 bar 1/8" NPTF Alum-Buna N-Buna N
J120k-547 3.4 to 17.2 bar 0.1 to 0.7 bar 82.7 bar 172.4 bar 1/8" NPTF Alum-Buna N-Buna N
J120k-548 6.9 to 34.5 bar 0.1 to 1.0 bar 82.7 bar 172.4 bar 1/8" NPTF Alum-Buna N-Buna N
