美国UE防爆温度开关120系列调试方法 防爆温度控制器
120 系列温度开关采用液膨胀式探杆（直插式，直接安装）&毛细管，远程安装）来检测温度变化。此响应行为在预先设置的设定点处发生，促动 SPDT、双 SPDT 或 DPDT 速动式微动开关执行动作，由微动开关将压力信号转换为电信号。可按照规定程序，通过转动调节螺丝（C120、F120）、外置旋钮或指针（B121、 B122、E121、E122、820E、822E）的方式对控制设定点进行修改


设定点调节
• 3/16 开口扳手，2 把• 1/4 开口扳手• 5/64 内六角扳手• 5/16 开口扳手（仅 822E 需要 2 把）
完成 B121、B122、E121、E122 的设定调节后，不要忘记将调节盖板装回。
如要调节设定点或重设报警值（如必要），请将本设备连接到经过校准的温度源。
C120、F120 型
❶ 拆下盖板

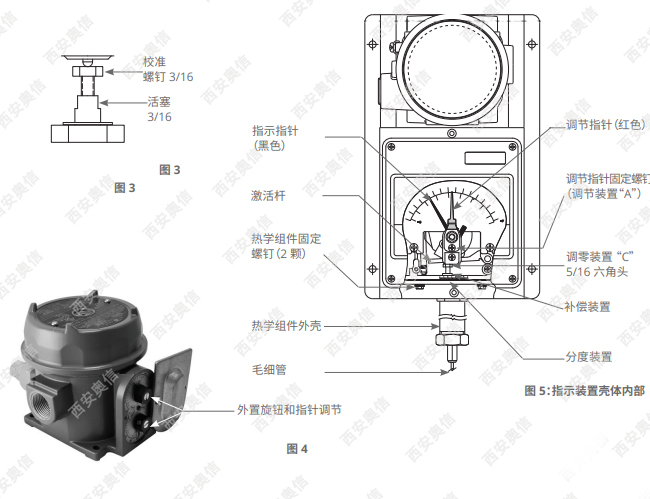

❷ 用一把 3/16”开口扳手固定住活塞杆，用另一把 3/16”开口扳手转动调节螺钉（见图 3）。
❸ 顺时针转动可调高设置，逆时针转动可调低设置。
B121、E121 型
❶ 拆下调节盖板。
❷ 转动外置旋钮，带动指针指向刻度表盘上目标设定值，以调节设定点（见图 4）。
B122、E122 型各独立开关可一同设定或单独设定，*高可设定为量程的 *。前（低）开关的设定不得高于后（高）微动开关。转动外置旋钮可单独调高或调低每个开关的设置（见图 4）。
820E 型要调节开关：
❶ 拆下设定点调节旋钮，取下指示装置外壳（方形）的盖板，看到用于调节的指针结构。
❷ 连接测试指示灯，或注意听各个开关动作时的咔哒声。
❸ 将设定点调节指针（红色）正向移动至超过指示指针（黑色）。这样的话，便可通过用手指或工具向上拨促动杆来模拟热学组件移动的方式，检查设定点。通过测试指示灯观察开关操作动作。
❹ 松开调节指针的固定螺钉“A”，将调节指针（红色）移回至与指示指针（黑色）对齐（见图 5）。 当开关发出咔哒声时，重新拧紧螺钉。

822E 型
注：822E 型为两个开关都配有单独的设定点调节旋钮和调节指针（红色）。两个开关在设备出厂时均已共同设置到可调设定点范围的 5% 以内。转动设定点调节旋钮会对两个开关同时进行调节，以保持二者之间固定差距开关调节步骤：
❶ 拆下防爆外壳的盖板，以便对开关进行调节。
❷ 拆下设定点调节旋钮，取下指示装置外壳（方形）的盖板，看到用于调节的指针结构。
❸ 连接测试指示灯，或注意听各个开关动作时的咔哒声。
❹ 将设定点调节指针（红色）正向移动至超过指示指针（黑色），用手指或工具向上拨促动杆来模拟热学组件移动，促动两个开关（见图 5）。通过测试指示灯观察开关操作动作。
❺ 开关 #1 的设定点通过调节指针（红色）来设定。然后使用 5/16”开口扳手（顺时针）转动调节装置“D”，将开关 #2 的设定点调低至低于开关 #1 设定点不超过量程的 25%。822E 型双开关的调节说明请见第 6 页。开关 #2 的设定点不得超过开关 #1。
❻ 如要将开关 #1 的调节指针（红色）与指示指针（黑色）对齐，松开调节指针固定螺钉“A”，然后将调节指针（红色）移回至与指示指针（黑色）对齐，之后重新拧紧螺钉（见图 5）。
