美国UE防爆温度开关120系列接线 防爆温度控制器
120 系列温度开关采用液膨胀式探杆（直插式，直接安装）&毛细管，远程安装）来检测温度变化。此响应行为在预先设置的设定点处发生，促动 SPDT、双 SPDT 或 DPDT 速动式微动开关执行动作，由微动开关将压力信号转换为电信号。可按照规定程序，通过转动调节螺丝（C120、F120）、外置旋钮或指针（B121、 B122、E121、E122、820E、822E）的方式对控制设定点进行修改

120系列温度开关型号表
B121-120 B121-121 B121-13272 B122-120 B122-121 B122-13322 C120-120 C120-121 E121-2BSA E121-2BSB E121-3BS E121-4BS E121-5BS E121-8BS E121-13273 E122-2BSA E122-2BSB E122-3BS E122-4BS E122-5BS E122-8BS E121-13321 F120-1BS F120-2BS F120-3BS F120-4BS F120-5BS F120-6BS F120-7BS F120-8BS 820E-1BS 820E-2BS 820E-3BS 820E-4BS 820E-5BS 820E-6BS 820E-7BS 820E-8BS 822E-1BS 822E-2BS 822E-3BS 822E-4BS 822E-5BS 822E-6BS 822E-7BS 822E-8BS 800-1BS 800-2BS 800-3BS 800-4BS 800-5BS 800-6BS 800-7BS 800-8BS 802-1BS 802-2BS 802-3BS 802-4BS 802-5BS 802-6BS802-7BS 802-8BS 820E-1BS 820E-2BS 820E-3BS 820E-4BS 820E-5BS 820E-6BS 820E-7BS 820E-8BS 822E-1BS 822E-2BS 822E-3BS 822E-4BS 822E-5BS 822E-6BS 822E-7BS 822E-8BS
接线注意事项
1.进行本设备接线之前，需断开所有供电线路。请按照所在地的当地和*电气规范进行接线。*大建议接线尺寸规格为14 AWG，现场接线端子建议紧固扭矩为 7 到 17 IN-LBS。电缆入口必须采用具有适当额定规格的防爆密封接头。
2.仅使用90°C（194°F）*小额定铜导线。当环境温度低于-10°C（14°F）时，请在现场选用合适的接线。
3.使用中请勿超过铭牌所示额定电气规格。使开关超载将导致故障，甚至*运行周期便会出现故障。
4.内部接地端子应当用作设备的主要接地端子。外部接地端子不得用作设备的主要接地端子，仅可在当地主管部门允许或要求的情况下用作补充（辅助）接地。
5.为避免造成点火源或危险气体环境，应在本设备外壳的 18”范围内使用密封套管。
6.确保电气接线入口正确密封，以防止湿气侵入。

接线步骤

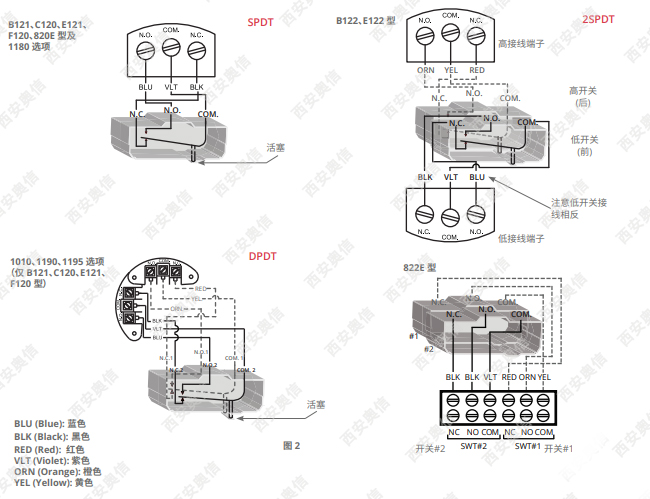

❶ 拆下盖板，对本设备进行接线（见图 2）。
❷直接接线至接线端子。内部接地端子位于靠近右侧电气接口处
❸ 装回盖板，用手拧紧以使盖板的 O 形圈形成密封。
为避免外壳盖板卡住，请勿清除螺纹处的润滑剂。螺纹处应没有灰尘或其他污染物。
