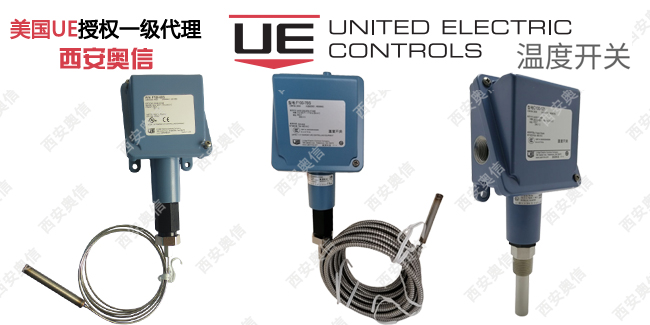

美国UE温度开关100系列UE*温度控制器调试说明
应用指南

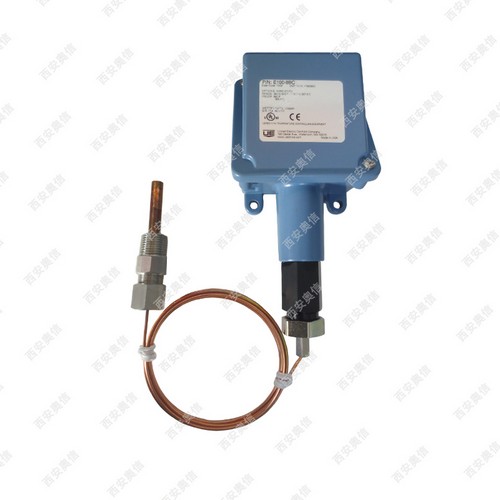

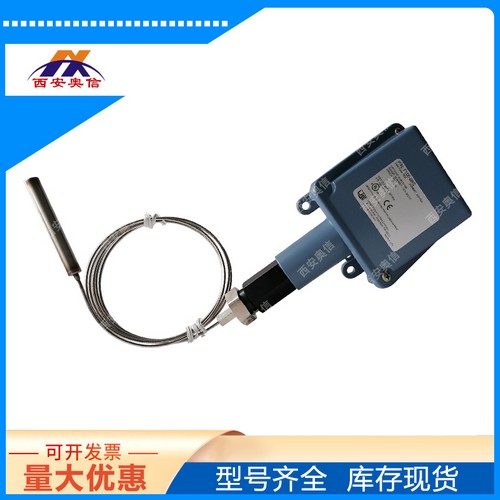

机械温度开关广泛应用安装于各种管道罐体，UE机械温度开关以其*的可靠性，用于对重要危险设备的联锁保护。如润滑油箱的温度控制或者管道的温度控制。涉及的行业广泛，如电力，石油炼化，海上平台，输油管道，化工，*，冶金，制药等各个行业的众多位置。
H100系列温度型号表：
B100-120 B100-121 B100-13546 C100-120 C100-121 E100-2BSA E100-2BSB E100-3BS E100-4BS E100-5BS E100-8BS E100-13545 E100-2BCA E100-2BCB E100-3BC E100-4BC E100-5BC E100-8BC F100-1BS F100-2BS F100-3BS F100-4BS F100-5BS F100-6BS F100-7BS F100-8BS F100-1BC F100-2BC F100-3BC F100-4BC F100-5BC F100-6BC F100-7BC F100-8BC
安装注意事项
1.将本设备安装在冲击、振动、温度波动等环境因素均*小的位置。请勿将本设备安装在环境温度超过铭牌所示限制的位置。
2.本设备安装方式需保证可避免湿气进入其外壳。建议垂直安装。
3.务必使用扳手对就地安装的直插杆六角螺纹头处予以固定。请勿通过转动本产品外壳的方式拧紧连接，否则将造成传感器受损或焊接点强度受损。
4.避免在将毛细管折弯或打圈时半径小于 1/2”。在毛细管末端附近予以折弯时需多加小心。
5.对于交付时配备有外置手动重置按钮的型号，请确保在重置按钮处留下充足操作空间，以便操作员能重启控制器。
接线注意事项
进行本设备接线之前，需断开所有供电线路。请按照所在地的当地和*电气规范进行接线。*大建议接线尺寸规格为14 AWG，现场接线端子建议紧固扭矩为 7 到 17 IN-LBS。
使用中请勿超过铭牌所示额定电气规格。使开关超载将导致故障，甚至*运行周期便会出现故障。
确保电气套管入口正确密封，以防止湿气侵入。
接线步骤
❶ 拆下固定盖板和密封垫圈的两个螺钉。
❷外壳的左侧提供有一个 1/2” NPT 套管连接口。外壳侧面和背面有两个直径 7/8”的半预开孔（见尺寸图），用于接入线缆套管。可使用螺丝刀和锤子轻松撬掉孔中堵板。
❸ 将套管连接至外壳，将接线连接至端子，注意遵守当地和*电气规范。将接线从外壳背面穿入，引至端子处，需保证接线足够松弛，避免影响进行设置调节时的开关动作。三个开关端子标注清晰，分别为“共用”、“常开”和“常闭”。

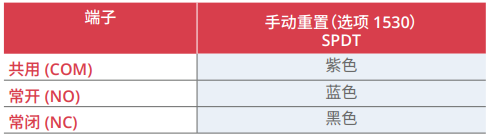

如果随附提供有引线，则其颜色编码含义如下：
提供有接地螺钉和夹子（压有符号），已通过 35 lb. 拉力测试。应保持接线尽量短，以避免对柱塞（或可选配的可调死区开关轮，即选项 1519）造成干扰。
设定点调试
• 3/16 开口扳手
注：如要进行设定点调节和重新校准，需将传感器（直插杆或温包及 6”毛细管）浸没在经校准的温度元中，等待达到稳定。

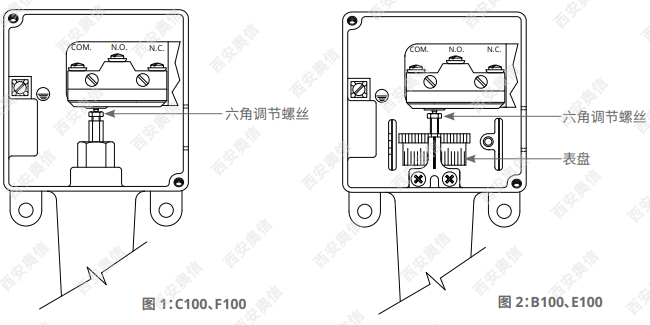

C100、F100 型拆下盖板。开关内部有一个六角调节螺丝（见图 1）。如果开关的传输点与实际温度不一致，应调节设置。要调高温度设置，应顺时针转动六角螺丝。要调低温度设置，应逆时针转动六角螺丝。进行调节时，不得超过铭牌所示*大额定温度限制。
B100 和 E100 型（带参考刻度表盘）如要更改设定点，需转动表盘并与指针对准。控制装置均已在出厂时校准，可保证在刻度盘中点时*度*高。重新校准如要重新校准，需将表盘转动至目标设定点处（见图 2）。如果实际温度和设定点温度不一致，应相应调节，顺时针转动六角调节螺丝可调高设置，逆时针则可调低。

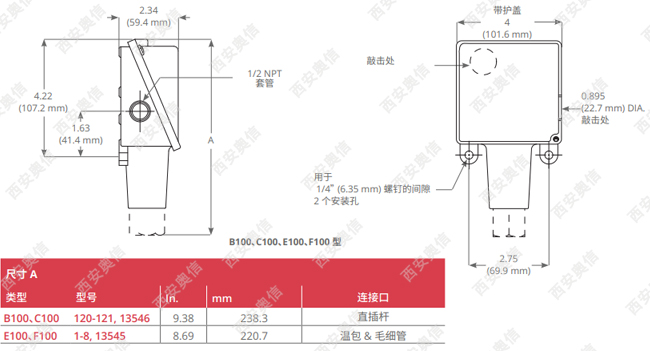

尺寸图
