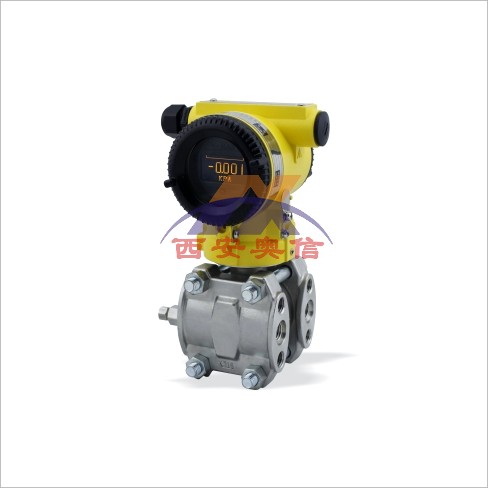

SWP-ST61DP/DR/HP/AP/GP系列差压变送器 昌晖SWP

SWP-ST61DP/DR/HP/AP/GP系列差压变送器 昌晖SWP SWP-ST61系列差压变送器，是以微处理器为核心的现场压力测量仪表。广泛用于液体、气体或蒸汽的液位、压力的测量。

在线客服 在线客服 在线客服 在线客服 在线客服 在线客服 在线客服
发布时间：2025-01-24





  • SWP-ST61DP/DR/HP/AP/GP系列差压变送器 昌晖SWP

SWP-ST61DP/DR/HP/AP/GP系列差压变送器 昌晖SWP

型 号 变送器类型 DP DR HP GP AP
SWP-ST61DP  差压变送器 ● - - - -
SWP-ST61DR  微差压变送器 - ● - - -
SWP-ST61HP  高静压差压变送器 - - ● - -
SWP-ST61GP  表压变送器 - - - ● -
SWP-ST61AP  绝压变送器 - - - - ●
代 码  测量量程（URL） DP DR HP GP AP
2  0.125 ~1.5 KPa - ● - - -
3  1.3 ~7.5KPa ● - ● ● ●
4  6.2 ~37.4KPa ● - ● ● ●
5  31.1 ~186.8KPa ● - ● ● ●
6  117 ~690KPa ● - ● ● ●
7  345 ~2068KPa ● - ● ● ●
8  1170 ~6890KPa ● - - ● ●
9  3480 ~20680KPa - - - ● -
0  6890 ~41370KPa - - - ● -
T 特殊定制 ● ● ● ● ●
代 码 输出方式 DP DR HP GP AP
N 4-20mA ● ● ● ● ●
S 4-mA 带数字通讯（HART协议） ● ● ● ● ●
代 码 结构材料法兰/接头 排液/排气    阀膜片 DP DR HP GP AP
22 316不锈钢 316不锈钢 316L不锈钢 ● ● ● ● ●
23 316不锈钢 316不锈钢 哈氏合金C ● ● ● ● ●
24 316不锈钢 316不锈钢 蒙乃尔合金 ● ● ● ● ●
25 316不锈钢 316不锈钢    钽 ● ● ● ● ●
33 哈氏合金C 哈氏合金C 哈氏合金C ● ● ● ● ●
35 哈氏合金C 哈氏合金C     钽 ● ● ● ● ●
44 蒙乃尔合金 蒙乃尔合金 蒙乃尔合金 ● ● ● ● ●
代 码 显示表头（不选择不填） DP DR HP GP AP
M3 OLED显示器 ● ● ● ● ●
代 码 安装支架 DP DR HP GP AP
B1 管装弯支架（管外径Φ50~60） ● ● ● ● ●
B2 板装弯支架 ● ● ● ● ●
B3 管装平支架（管外径Φ50~60） ● ● ● ● ●
代 码 泄放阀 DP DR HP GP AP
D0 背面泄放阀 ● ● ● ● ●
D1 侧面泄放阀在压力室上部 ● ● ● ● ●
D2 侧面泄放阀在压力室下部 ● ● ● ● ●
代 码 低压侧法兰适配器 DP DR HP GP AP
N 无法兰适配器（法兰上由1/4NPT阴螺纹供引压连接） ● ● ● ● ●
C1 1/2NPT阴螺纹法兰适配器引压过渡接头及焊接引压管（不锈钢） ● ● ● ● ●
C2 M20×1.5阳螺纹法兰适配器引压过渡接头及焊接引压管（不锈钢） ● ● ● ● ●
代 码 防爆类型 DP DR HP GP AP
d 隔爆型防爆等级Exd II CT6 ● ● ● ● ●
典型型号 SWP-ST61DP 4 S 22 M3 B3 D2 C2d



 -=不提供 ●=提供

注：*小量程URL/15
SWP-ST61DP/DR/HP/AP/GP系列差压变送器 昌晖SWP
SWP-ST61DP/DR/HP/AP/GP系列差压变送器 昌晖SWP

SWP-ST61DP/DR/HP/AP/GP系列差压变送器 昌晖SWP

型 号 变送器类型 DP DR HP GP AP
SWP-ST61DP  差压变送器 ● - - - -
SWP-ST61DR  微差压变送器 - ● - - -
SWP-ST61HP  高静压差压变送器 - - ● - -
SWP-ST61GP  表压变送器 - - - ● -
SWP-ST61AP  绝压变送器 - - - - ●
代 码  测量量程（URL） DP DR HP GP AP
2  0.125 ~1.5 KPa - ● - - -
3  1.3 ~7.5KPa ● - ● ● ●
4  6.2 ~37.4KPa ● - ● ● ●
5  31.1 ~186.8KPa ● - ● ● ●
6  117 ~690KPa ● - ● ● ●
7  345 ~2068KPa ● - ● ● ●
8  1170 ~6890KPa ● - - ● ●
9  3480 ~20680KPa - - - ● -
0  6890 ~41370KPa - - - ● -
T 特殊定制 ● ● ● ● ●
代 码 输出方式 DP DR HP GP AP
N 4-20mA ● ● ● ● ●
S 4-mA 带数字通讯（HART协议） ● ● ● ● ●
代 码 结构材料法兰/接头 排液/排气    阀膜片 DP DR HP GP AP
22 316不锈钢 316不锈钢 316L不锈钢 ● ● ● ● ●
23 316不锈钢 316不锈钢 哈氏合金C ● ● ● ● ●
24 316不锈钢 316不锈钢 蒙乃尔合金 ● ● ● ● ●
25 316不锈钢 316不锈钢    钽 ● ● ● ● ●
33 哈氏合金C 哈氏合金C 哈氏合金C ● ● ● ● ●
35 哈氏合金C 哈氏合金C     钽 ● ● ● ● ●
44 蒙乃尔合金 蒙乃尔合金 蒙乃尔合金 ● ● ● ● ●
代 码 显示表头（不选择不填） DP DR HP GP AP
M3 OLED显示器 ● ● ● ● ●
代 码 安装支架 DP DR HP GP AP
B1 管装弯支架（管外径Φ50~60） ● ● ● ● ●
B2 板装弯支架 ● ● ● ● ●
B3 管装平支架（管外径Φ50~60） ● ● ● ● ●
代 码 泄放阀 DP DR HP GP AP
D0 背面泄放阀 ● ● ● ● ●
D1 侧面泄放阀在压力室上部 ● ● ● ● ●
D2 侧面泄放阀在压力室下部 ● ● ● ● ●
代 码 低压侧法兰适配器 DP DR HP GP AP
N 无法兰适配器（法兰上由1/4NPT阴螺纹供引压连接） ● ● ● ● ●
C1 1/2NPT阴螺纹法兰适配器引压过渡接头及焊接引压管（不锈钢） ● ● ● ● ●
C2 M20×1.5阳螺纹法兰适配器引压过渡接头及焊接引压管（不锈钢） ● ● ● ● ●
代 码 防爆类型 DP DR HP GP AP
d 隔爆型防爆等级Exd II CT6 ● ● ● ● ●
典型型号 SWP-ST61DP 4 S 22 M3 B3 D2 C2d



 -=不提供 ●=提供

注：*小量程URL/15
