产品描述
NHR-5620系列数字显示容积仪可对工业现场各类规则、不规则罐体的液位进行采集、显示并转换成对应罐体的容积,适用于对各种过程参量进行监测、控制、采集等。
产品特点
1.双屏LED数码显示, 具备11种信号输入功能,测量精度为0.2%级。
2.可对各种形状罐体进行液位〈=〉容积转换测量控制。
3.采用查表法进行运算,可对规则或不规则罐体实现高精度的液位〈=〉容积显示控制。
4.可带两路模拟量变送输出。
5.支持RS485、RS232串行接口,采用标准MODBUS RTU通讯协议。
6.仪表可带RS232C打印功能,具有手动、定时、报警打印功能。
7.带DC24V馈电输出,为现场变送器配电。
8.输入、输出、电源、通讯相互之间采用光电隔离技术。
9.参数设定密码锁定,参数设置断电*保存,具备参数恢复出厂设定功能。
NHR-5620数字显示容积仪，数显容积仪表
技术参数
| 输入 | |||||||
| 输入信号 | 电流 | 电压 | |||||
| 输入阻抗 | ≤250Ω | ≥500KΩ | |||||
| 输入电流大限制 | 30mA | ||||||
| 输入电压大限制 | ≤6V | ||||||
| 输出 | |||||||
| 输出信号 | 电流 | 电压 | 继电器 | 24V配电或馈电 | |||
| 输出负载能力 | ≤500Ω |
≥250KΩ（注：需要更高 负载能力时须更换模块） |
AC220V/2A DC24V/2A |
≤30mA | |||
| 综合参数 | |||||||
| 测量精度 | 0.2%FS±1字 | ||||||
| 设定方式 | 面板轻触式按键数字设定；参数设定值密码锁定；设定值断电*保存。 | ||||||
| 显示方式 | -1999～9999测量值显示，发光二级管工作状态显示 | ||||||
| 使用环境 | 环境温度：0～50℃；相对湿度：≤85%；避免强腐蚀气体 | ||||||
| 工作电源 | AC 100～240V（开关电源），50～60Hz；DC 20～29V（开关电源） | ||||||
| 功耗 | ≤5W | ||||||
| 结构 | 标准卡入式 | ||||||
| 通讯 |
采用标准MODBUS通讯协议，RS-485通讯距离可达1公里，RS-232通讯距离可达15米。 注：仪表带通讯功能时，通讯转换器好选用有源转换器。 |
||||||
| ①规格尺寸 | ②输入分度号 | ||
| 代码 | 宽*高*深 | 代码 | 分度号(测量范围) |
|
A B C |
160*80*110mm(横式) 80*160*110mm(竖式) 96*96*110mm(方式) |
25 26 27 28 29 30 31 32 33 34 35 55 56 |
0～20mA (-1999～9999) 0～10mA (-1999～9999) 4～20mA (-1999～9999) 0～5V (-1999～9999) 1～5V (-1999～9999) -5～5V (-1999～9999) 0～10V (-1999～9999)(不可切换) 0～10mA开方 (-1999～9999) 4～20mA开方 (-1999～9999) 0～5V开方 (-1999～9999) 1～5V开方 (-1999～9999) 全切换（备注1） 特殊规格 |
| ③变送输出1(OUT1) | |||
| 代码 | 输出类型(负载电阻RL) | ||
|
X 0 1 2 3 4 5 8 |
无输出 4-20mA(RL≤500Ω) 1-5V(RL≥250KΩ) 0-10mA(RL≤1KΩ) 0-5V(RL≥250KΩ) 0-20mA(RL≤500Ω) 0-10V(RL≥4KΩ) 特殊规格 |
||
| ④变送输出2(OUT2) | ⑤报警(继电器接点输出) | ||
| 代码 | 输出类型(负载电阻RL) | 代码 | 报警限数 |
|
X 0 1 2 3 4 5 8 |
无输出 4-20mA(RL≤500Ω) 1-5V(RL≥250KΩ) 0-10mA(RL≤1KΩ) 0-5V(RL≥250KΩ) 0-20mA(RL≤500Ω) 0-10V(RL≥4KΩ) 特殊规格 |
X 1 2 3 4 |
无输出 1限报警 2限报警 3限报警 4限报警 |
| ⑥通讯输出(备注2) | ⑦馈电输出 | ||
| 代码 | 通讯接口(通讯协议) | 代码 | 馈电输出(输出电压) |
|
D1 D2 |
RS485通迅接口(Modbus RTU) RS232通迅接口(Modbus RTU) |
X 1P 2P |
无输出 1路馈电输出 2路馈电输出 如“2P(12/24)”表示#路12V，第二路24V馈电输出。 |
| ⑧供电电源 | ⑨备注 | ||
| 代码 | 电压范围 | 无备注可省略 | |
|
A D |
AC/DC 100-240V(50/60Hz) DC 20-29V |
||

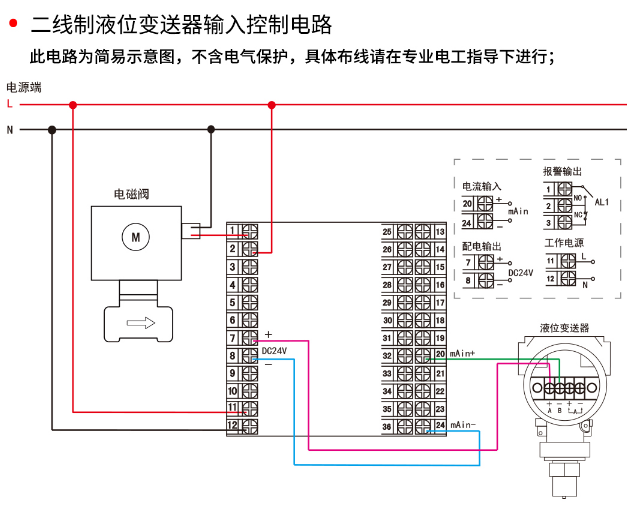

仪表接线图
