产品特点
用于将各种温度输入信号转换为4～20mA输出信号。
输入：2种热电阻(RTD)；8种热电偶(TC)。
精度高，内置冷端补偿。
电气隔离1500VAC。
产品概述
NHR-214隔离智能温度变送器（圆卡），用于热电阻(RTD)、热电偶(TC)信号输入，二线制4～20mA模拟输出，安装于传感器内部(Form B)。
输入信号
| 型 号 | 类 型 | 测量范围 | *小测量范围 |
|
热电阻 (RTD) |
Pt100 | -200～850℃ | 20℃ |
| Cu50 | -50～150℃ | 20℃ | |
|
热电偶 (TC) |
B | 400～1820℃ | 500℃ |
| E | -100～1000℃ | 50℃ | |
| J | -100～1200℃ | 50℃ | |
| K | -180～1372℃ | 50℃ | |
| N | -180～1300℃ | 50℃ | |
| R | -50～1768℃ | 500℃ | |
| S | -50～1768℃ | 500℃ | |
| T | -200～400℃ | 50℃ |
智能温度变送器，隔离温度模块，热电阻温度模块，热电偶温度模块NHR-214
技术参数
| 输入 | |
| 输入信号 | 热电阻(RTD)、热电偶(TC)（可通过PC上位机软件进行组态） |
| 冷端补偿温度范围 | -20～60℃ |
| 补偿精度 | ±1℃ |
| 输出 | |
| 输出信号 | 4-20mA |
| 负载电阻 | RL≤(Ue-12)/0.021 |
| 上、下限溢出报警输出电流 | IH=21mA、IL=3.8mA |
| 输入断线报警输出电流 | 可设置 |
| 电源 | |
| 供电电压 | DC12-40V |
| 其它参数 | |
| 传输精度（20℃） | 0.1%FS |
| 温度漂移 | 0.0075%FS/℃ |
| 响应时间 | 1s达到*终值的90% |
| 使用环境温度 | -40～80℃ |
| 绝缘强度(输入、输出之间) | 1500Vrms（1min，无火花） |
| 绝缘电阻(输入、输出之间) | ≥100MΩ（500VDC时） |
| 电磁兼容性 | 符合GB/T18268工业设备应用要求（IEC 61326-1） |

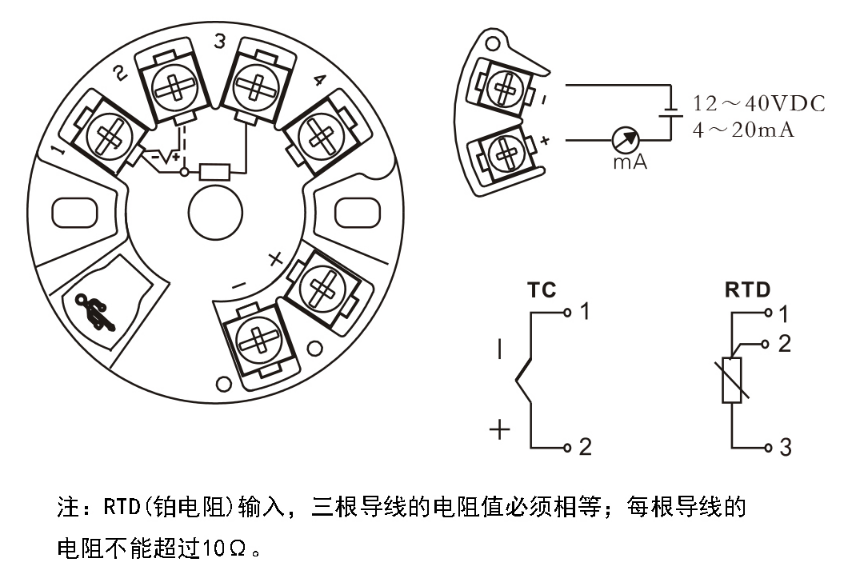

接线图
