产品介绍
技术参数
尺寸规格

产品介绍

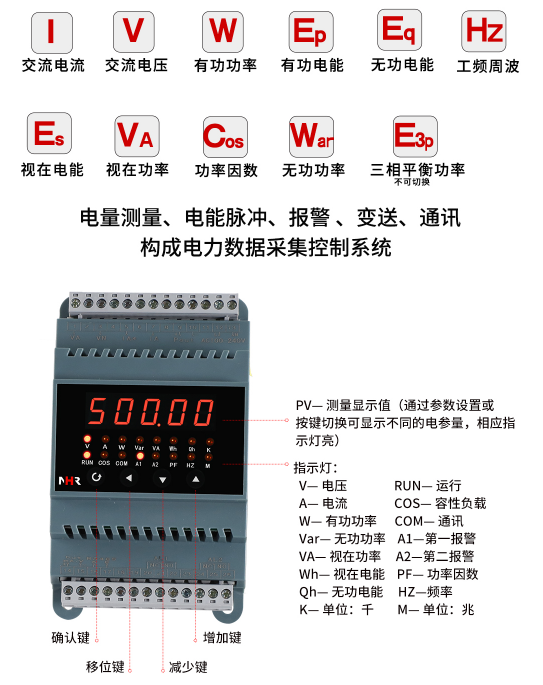

本产品是一款高性价比的智能电参数变送器，采用大规模集成电路，以低功耗的微处理器为核心，带五位LED数码显示及报警指示灯指示，配备按键操作更加方便。它应用数字采样技术对单相电气线路中的电压、电流、有功、无功、功率因素、频率、有功电能、无功电能及视在功率进行实时测量与显示，并通过RS485/RS232接口或模拟量变送输出接口对被测量电量数据进行远传，广泛应用于各种工业控制与测量系统及各种集散式/分布式电力监控系统中。
产品特点
五位LED数码显示
交流电压、电流、功率因素、工频周波、无功功率、单相功率、三相平衡功率输入
模拟量、RS485、RS232信号、累积电能脉冲输出
带两路报警功能
模块化设计，体积小，功耗低
仪表选型

NHR-D13单相LED显示电量变送器虹润功率变送器
技术参数

输入
输入信号	交流0～500V输入，500V以上由电压互感器转换为满量程为100V的电压输入
	交流0～5A输入，5A以上由电流互感器转换为满量程为5A的电流输入
输出
输出信号	4-20mA，0-10mA，0-20mA，1-5V，0-5V
输出负载	电流型≤500Ω，电压型≥250KΩ
报警输出	继电器，容量：AC220V/2A，DC24V/2A
通讯	MODBUS-RTU协议，RS485传输距离≤1000米，RS232传输距离≤10米；信号传输率≤9.6kbps
电源
电源	DC24V(±10%)，AC100-265V 50/60Hz
功耗	≤5W
其它参数
绝缘阻抗 (输入/输出/电源之间)	≥100MΩ（500VDC时）
耐压强度 (输入/输出/电源之间)	1500Vrms（1 min，无火花）
工作温度	0～50℃（无凝露、无结冰）
相对湿度	25%～85%RH
保存温度	-10～60℃（无凝露、无结冰）
安装方式	35mmDIN导轨安装
安装尺寸	7713257mm(宽高深)
传输精度	0.3%FS
响应时间	≤1S
电磁兼容性	符合GB/T18268工业设备应用要求（IEC 61326-1）

适用场合
