产品*

证书号	CNEx11.0453
防爆标志	【Exia】IIC(*仪器仪表防爆*监督检验站*)
*参数
端子	8-7、10-11
大允许电压	Um=250V
电压	Uo=28V
电流	Io=93mA
功率	Po=0.65W
电容	Co=0.05μF
电感	Lo=2.4mH

产品特点
单双输入，单双输出。
输出信号模式需指定。
输入信号可选
产品描述

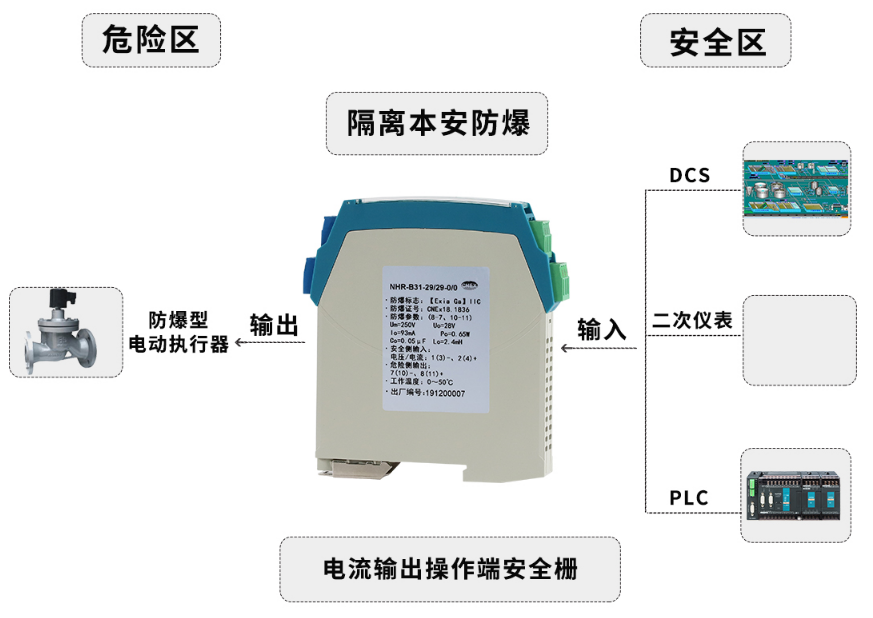

  产品将*区来自DCS或PLC等电气设备的信号经过*栅（保护）隔离以后再输出线性的直流电压/电流信号，以此来驱动现场的执行机构，该产品需独立供电，输入/输出/电源三隔离。可用在现场的电磁阀、二线制阀门定位器、电气转换器等设备。

NHR-B31 电压隔离器   电流隔离器
技术参数

电源
额定工作电压范围	DC24V±10%
功耗	≤2.0W
危险侧
输出信号类型	电压/电流信号输出(订货时确定或配置编程器自行编程)
输出阻抗	电流≤250Ω，电压≥510KΩ
*侧
输入信号类型	电压/电流输入(具体见选型)
输入负载特性	电流输入时：RL≤500Ω，电压输入时：RL≥250KΩ
传输精度	0.2%FS
绝缘强度	2500Vrms（1min，无火花）（本安端与非本安端）
环境条件
工作温度	0～50℃（无凝露、无结冰）
相对湿度	25%～85%RH
保存温度	-10～60℃（无凝露、无结冰）
标准
电磁兼容性	符合GB/T18268工业设备应用要求（IEC 61326-1）
