029-88651096NHR-A37 安全栅 虹润485输入检测端隔离栅 NHR-A37
 |
|
|
|
|
|
|
| 发布时间：2021-10-15 | ||||||
产品描述

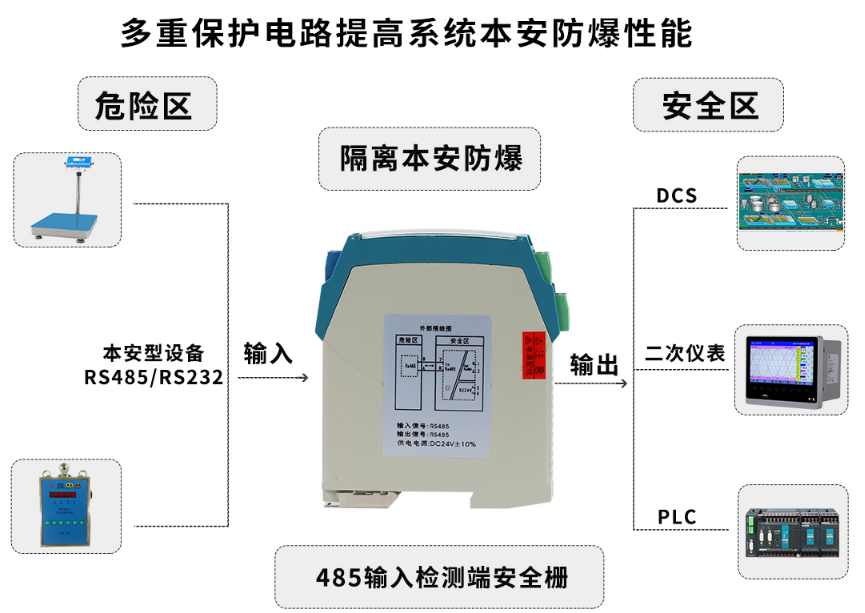

产品可实现RS-485数字信号在危险区和*区的双向通信，也可将其转换为RS-232数字信号隔离传输到*区，该产品需独立供电，输入/输出/电源三隔离。本产品可用在带有RS-485通迅接口的设备。
产品*
| 证书号 | GYB081022(RS485输出) |
| GYB081566(RS232输出) | |
| 防爆标志 | 【Exia】IIC(*仪器仪表防爆*监督检验站*) |
| *参数 | |
| 端子 | 8-7 |
| 大允许电压 | Um=250V |
| 电压 | Uo=7.71V |
| 电流 | Io=82mA |
| 功率 | Po=0.16W |
| 电容 | Co=9.3μF |
| 电感 | Lo=4.5mH |
NHR-A37 485通讯隔离栅 RS-485数字信号隔离器
常用系列
NHR-A31系列电压输入检测端隔离栅
NHR-A31系列电流输入检测端隔离栅
NHR-A32系列二三线制热电阻输入检测端隔离栅
NHR-A32-4系列四线制热电阻输入检测端隔离栅
NHR-A32系列热电偶输入检测端隔离栅
NHR-A33系列变送器输入检测端隔离栅
NHR-A34系列频率输入检测端隔离栅
NHR-A35系列开关量输入检测端隔离栅
NHR-A37系列485输入检测端隔离栅
NHR-B31系列电压/电流输出操作端隔离栅
NHR-B35系列12V驱动，开关量输出操作端隔离栅
技术参数
| 电源 | |
| 额定工作电压范围 | DC 24V±10% |
| 功耗 | ≤0.6W |
| 危险侧 | |
| 输入信号类型 | RS-485半双工数字信号 |
| *侧 | |
| 输出信号类型 | RS-485半双工数字信号或RS-232数字信号 |
| RS-485信号特征 | |
| 信号电平规则 | 标准RS-485差分电平 |
| 传输延时 | ≤10μs |
| 信号传输率 | ≤56kbps |
| RS-232信号特征 | |
| 信号电平规则 | 标准RS-232逻辑电平 |
| 传输延时 | ≤10μs |
| 信号传输率 | ≤56kbps |
| 绝缘强度 | |
| 本安端与非本安端 | 2500Vrms（1min，无火花） |
| 环境条件 | |
| 工作温度 | 0～50℃（无凝露、无火花） |
| 相对湿度 | 25%～85%RH |
| 保存温度 | -10～60℃（无凝露、无火花） |
| 标准 | |
| 电磁兼容性 | 符合GB/T18268工业设备应用要求（IEC 61326-1） |
