NHR-M21将直流电压或电流信号经过隔离传送，转换成所需的信号给其它仪表。可以与单元组合仪表及DCS、PLC等系统配套使用，给予现场仪表信号隔离、信号转换、信号分配、信号处理等，从而提高工业生产过程自动控制系统的抗干扰能力，保证系统的稳定性和可靠性。本产品品种分为一进一出、一进二出、二进二出，且输入、输出磁隔离。
产品特点
单通道、双通道。
直流电压、电流输入。
模拟量输出。
输入/输出/电源磁隔离。
传输精度(20℃)：0.15%FS。
响应时间短，厚度薄，功耗低。
插拔式端子，便于安装、维护。
标准的35mmDIN导轨卡式安装。
NHR-M21电压/电流信号隔离器
技术参数
| 输入 | |
| 输入信号 | 4-20mA、0-20mA、0-5V、1-5V、0-10V |
| 输入阻抗 | 电流阻抗≤50Ω，电压阻抗≥250KΩ |
| 大输入电流 | ≤30mA/≤10.5V |
| 电流隔离器输出 | |
| 输出信号 | 4-20mA，0-20mA，0-5V，1-5V，0-10V |
| 输出负载 | 4-20mA，0-20mA负载电阻RL≤400Ω |
| 0-5V、1-5V 负载电阻RL≥250KΩ，0-10V 负载电阻RL≥500KΩ | |
| 电压隔离器输出 | |
| 输出信号 | 4-20mA、0-20mA、0-5V、1-5V、0-10V |
| 输出负载 | 4-20mA、0-20mA 负载电阻RL≤400Ω； |
| 0-5V、1-5V 、0-10V 负载电阻RL≥20KΩ | |
| 电源 | |
| 电源 | DC20-32V |
| 功耗 | 单路输出功耗：≤0.8W；双路输出功耗：≤1.0W |
| 7 | 8 | 9 | 10 | 11 | |||||||||
| M2系列电压/电流隔离器NHR-M21 | - | □ | / | □ | - | □ | / | □ | - | □ | |||
| 位 | 规格 | 注释 |
| | | | | | ↓ □ |
/ |
| | | | | | ↓ □ |
| | | | | | | | | | | | | | | ↓ □ |
/ |
| | | | | | | | | | | | | | | ↓ □ |
| | | | | | | | | | | | | | | | | | | | | | | | | | | | ↓ D |
||||
| 7/8 | <输入> | ||||||||||||
| 通道I/通道II(从列表中选择代码) | |||||||||||||
| 代码 | 类型 | ||||||||||||
| 25 | 0-20mA | ||||||||||||
| 27 | 4-20mA | ||||||||||||
| 28 | 0-5V | ||||||||||||
| 29 | 1-5V | ||||||||||||
| 31 | 0-10V | ||||||||||||
| X | 通道II无输入时选择 | ||||||||||||
| 9/10 | <输出> | ||||||||||||
| 通道I/通道II(从列表中选择代码) | |||||||||||||
| 代码 | 类型 | ||||||||||||
| X | 无输出 | ||||||||||||
| 0 | 4-20mA | ||||||||||||
| 1 | 1-5V | ||||||||||||
| 3 | 0-5V | ||||||||||||
| 4 | 0-20mA | ||||||||||||
| 5 | 0-10V | ||||||||||||
| 12 | <电源> | ||||||||||||
| DC20-32V | |||||||||||||

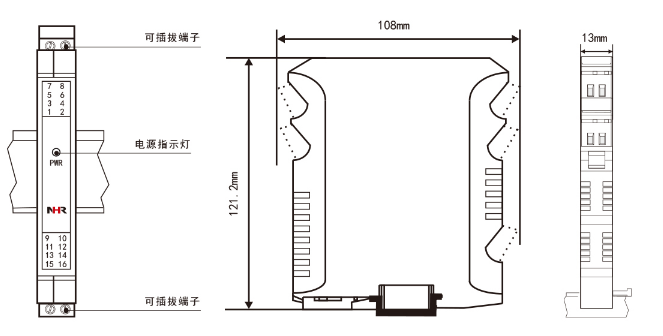

尺寸图
