产品描述
NHR-5702系列增强型多回路测量显示控制仪针对现场温度、压力、液位、速度等各种信号进行采集、显示、控制、远传、通讯、 打印等处理，构成数字采集系统及控制系统，适用于需要进行多测量点巡回检测的系统。
产品特点
36中全切换信号输入
8/16路输入通道
输入偏差修正功能
测量精度±0.2%FS
手动/自动巡检模式
统一报警（带记忆报警）
统一变送（多种变送方式）
16路分别宝鸡+8路分别变送
回复出厂设置功能
外置冷锻补偿
RS232/RS485通讯接口
NHR-5712八路测量显示控制仪表，NHR-5722十六路测量显示仪表
技术参数
测量精度：±0.2%FS
报警输出：超量程显示值闪烁报警功能
上下限报警触点输出功能，待会查设置，触电容量：
AC220V/2A;DC24V/2A（线性负载）
通讯输出：标准串行双向通讯接口：RS485--二线制，通讯距离≤1000米
RS232--三线制，通讯距离≤15米
标准MODBUS RTU通讯协议：1位起始位、8位数据位、1位停止位，无奇偶校验
馈电输出：DC24V±1V
电源： 开关电源AC/DC100-240V,频率50/60Hz，功耗≤5w
仪表选型
NHR-5712 八路测量显示控制仪
NHR-5722 十六路测量显示控制仪
| ①规格尺寸 | ②输入分度号 | ||||||
| 代码 | 宽*高*深 | 代码 | 分度号（测量范围） | 代码 | 分度号（测量范围） | 代码 | 分度号（测量范围） |
| A B C |
160*80*120mm（横式） 80*160*120mm（竖式） 96*96*120mm（方式） |
00 01 02 03 04 05 06 07 08 09 10 11 12 |
热电偶B(400～1800℃) 热电偶S(0～1600℃) 热电偶K(0～1300℃) 热电偶E(0～1000℃) 热电偶T(-200.0～400.0℃) 热电偶J(0～1200℃) 热电偶R(0～1600℃) 热电偶N(0～1300℃) F2(700～2000℃) 热电偶Wre3-25(0～2300℃) 热电偶Wre5-26(0～2300℃) 热电阻Cu50(-50.0～150.0℃) 热电阻Cu53(-50.0～150.0℃) |
13 14 15 16 17 18 19 20 21 22 23 24 25 |
热电阻Cu100(-50.0～150.0℃) 热电阻Pt100(-200.0～650.0℃) 热电阻BA1(-200.0～600.0℃) 热电阻BA2(-200.0～600.0℃) 线性电阻0～400Ω(-1999～9999) 远传电阻0-350Ω (-1999～9999) 远传电阻30-350Ω (-1999～9999) 0～20mV (-1999～9999) 0～40mV (-1999～9999) 0～100mV (-1999～9999) -20～20mV (-1999～9999) -100～100mV (-1999～9999) 0～20mA (-1999～9999) |
26 27 28 29 30 31 32 33 34 35 55 56 |
0～10mA (-1999～9999) 4～20mA (-1999～9999) 0～5V (-1999～9999) 1～5V (-1999～9999) 内部保留 0～10V (-1999～9999)(不可切换) 0～10mA开方 (-1999～9999) 4～20mA开方 (-1999～9999) 0～5V开方 (-1999～9999) 1～5V开方 (-1999～9999) 全切换 特殊规格 |
| ③变送输出 | ④报警输出（继电器接点输出） | ⑤通讯输出 | ⑥馈电输出 | ||||
| 代码 | 输出类型(输出方式与负载电阻RL) | 代码 | 报警限数 | 代码 | 通讯接口（通讯协议） | 代码 | 馈电输出（输出电压） |
|
X 0 1 2 3 4 5 00 01 02 03 04 8 |
无输出 4-20mA(统一变送; RL≤500Ω ) 1-5V(统一变送; RL≥250KΩ ) 0-10mA(统一变送; RL≤1KΩ ) 0-5V(统一变送; RL≥250KΩ ) 0-20mA(统一变送; RL≤500Ω ) 0-10V(统一变送; RL≥4KΩ ) 4-20mA(分别变送; RL≤500Ω ) 1-5V(分别变送; RL≥250KΩ ) 0-10mA(分别变送; RL≤1KΩ ) 0-5V(分别变送; RL≥250KΩ ) 0-20mA(分别变送; RL≤500Ω ) 特殊规格 |
X 1 2 |
无输出 统一报警 分别报警 |
X D1 D2 D3 |
无输出 RS485通讯接口(Modbus RTU) RS232通讯接口(Modbus RTU) RS232C打印接口 |
X 1P 2P |
无输出 1路馈电输出 2路馈电输出 如2P（12/24）表示*路 12V，第二路24V馈电输出 |
| ⑦供电电源 | ⑧备注 | ||||||
| 代码 | 电压范围 |
无备注可省略 ） |
|||||
| A D |
AC/DC 100～240V（50/60Hz DC 12～36V |
||||||

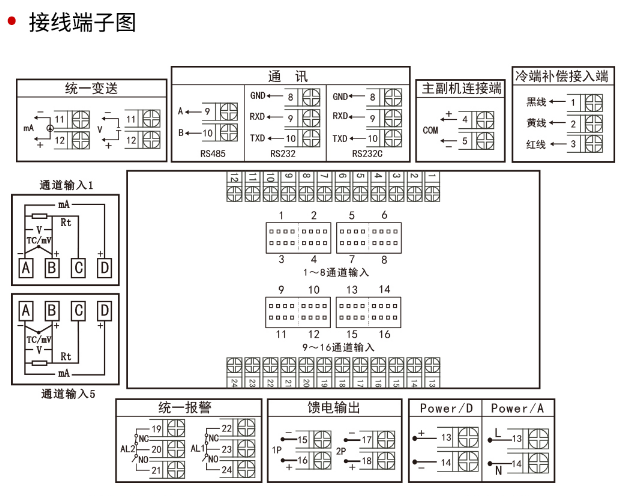

仪表接线图
