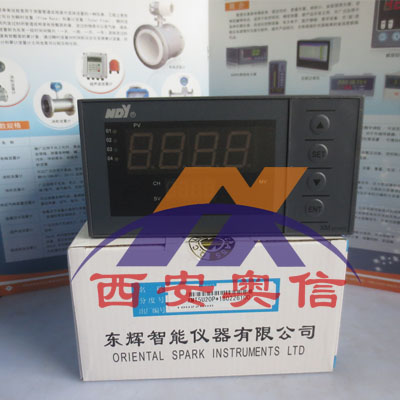

PID调节器XMA5U600FP东辉PID数显控制器
产品概述
XMA5000系列智能型PID调节器用于配合热电偶、热电阻、霍尔变送器、远传压力表和各种流量、压力、液位等线性变送器，进行各类物理参数的测量、指示、控制和报警，并配合电动、气动调节阀和各种电加热装置对各种工程量进行PID调节，是一种高性能、多功能的智能化调节仪表。
本仪表具有以下特点：
1.采用微机非线性处理技术，在整个测量范围内不存在非线性误差。只要通过按键操作即可改变测量分度号，一表多用，十分方便。
2.仪表适用于任何一种压力、流量、液位、湿度、酸碱度等传感器或变送器，适用于任何一种标准电压、电流输入信号，显示范围可达-1999～9999字。
3.能储存现场数据，掉电不丢失信息，且具有自动数字温度补尝及自动稳零系统。
4.采用*的全自动数字式本机调校系统，无须电位器调整。
5.采用通用卡入式结构设计，使仪表安装、维修、更换简单方便，装拆仅需几秒钟。
6.仪表的安装尺寸与各种、国产调节器兼容，可直接代换。
7.为满足电压波动的要求，本系列仪表使用开关稳压电源供电，具有极大的电压适应性和极强的电源抗干扰性能。
8.采用清晰直观的菜单式文字界面，显示信息量大，操作方便。
9.具有上限、下限控制或报警功能。
10.采用高亮度双屏数字显示系统，可同时显示过程参数值、给定值或阀位输出值。
11.具有极宽的PID参数设定范围，可进行P、PI、PD或PID调节。
12.手动←→自动无扰切换；具有正反向调节作用（致冷、加热）选择。
13.采用RS232或485串行接口与上位机通讯联网。
14.具有阀位限幅、抗积分饱合与积分分离功能。
大延牌仪表无比优越的性能价格比会使用户体验到选用Daryens产品是zui明智的选择。
主要技术参数
1.使用条件：环境温度 0～50℃；相对湿度≤90％
电源电压 AC90V～260V
电源频率 50±2.5Hz
2.基本误差：δ＝0.5％F.S±1dig
3.显示分辨率：根据量程，可有0.001，0.01，0.1，1等四种
4.输入特性：电偶型、电压信号型：输入阻抗大于500kΩ
标准电流型：输入阻抗小于250Ω
电阻型：引线电阻要求0～5Ω，三根相等
5.继电器信号输出：常开触点容量为3A/220VAC或3A/24VDC，阻性负载；用于感性负载时，须在负载两端并接火花吸收电路
6.PID输出特性：电流输出负载阻抗小于250Ω；电压输出负载阻抗大于200KΩ.
7.PID参数设定范围：P0.1～999.9％或关闭；Ti1～9999S或关闭；Td1～120S或关闭.
8.阀位限幅和保护输出设定范围：0～100.0％
9.手动调节输出范围：0～100.0％
10.内部冷端补偿温度范围：0～50℃
11.显示位数：主屏红色LED 四位 0.8"（横型）、0.5"（方型和竖型）或0.36"(小竖型和小横型)附屏绿色LED 四位0.36"
12.功耗：〈5W
13.外形尺寸：横型160×80×80（mm）；竖型80×160×80（mm）；
方型96×96×130（mm）；
小横型96×48×100（mm）；小竖型48×96×100(mm)
14.开孔尺寸：横型152+1.03+0.74×76+0.71+0.46(mm)；
竖型76+0.71+0.46×152+1.03+0.74(mm)
方型91+0.77+0.52×91+0.77+0.52(mm)；
小横型91+0.77+0.52×43+0.6+0.38(mm)；
小竖型43+0.6+0.38×91+0.77+0.52(mm)
15.重量：约0.5kg
16.安装方式:横表、竖表为卡入式安装
方表、小横表、小竖表为支架固定式安装

PID调节器XMA5U600FP东辉PID数显控制器

型谱
说明
XMA

通用自整定调节器

5U

设计序列采用开关电源

5

0～10mA恒流输出

6

4～20mA恒流输出

7

0～5V恒压输出

8

1～5V恒压输出

9

用户特殊要求的输出信号

0

不带报警

2

双限报警

0

万neng输入

1

适配热电偶

2

适配热电阻

3

适配霍尔变送器

4

适配远传压力表

6

适配直流(4～20)mA

8

适配直流(1～5)V

9

用户特殊要求的分度号

缺省为横形外形

V

竖形外形

F

96*96

A

48*96

B

96*48

C

72*72

缺省为不带直流电源输出

P

带直流24V电源输出

D

由外部24V直流电源供电

缺省为不带串行通讯接口

2
RS232串行通讯接口

4
RS485串行通讯接口
