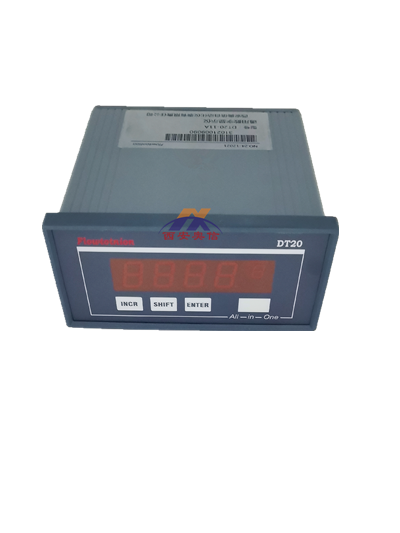

DT20-11A通用数字显示仪
DT20-10A数字显示仪

DT20-11A通用数显仪 温控数显仪
用 途
DT20型通用数字显示仪是一种以微处理器为基础，有通讯能力，带接点输出和模拟变送输出的通用数字显示仪。
该仪表可与多种分度号热电偶、热电阻配合作温度显示和报警，并将温度信号转换成统一的标准电流信号输出。也可与各种变送器相配合，作为流量、压力、液位等信号的显示和报警，这时，变送输出可用作信号调理。

主要技术数据

结构型式

盘装式（A型、B型）

墙挂式（C型）。

 输入信号及分度号

   热电偶：S、B、K、T、E、J、N和R分度号可选。

   热电阻：Pt100，Cu100和Cu50分度号可选。

   直流电流：4 ~ 20mA，0 ~ 10mA。

直流电压：1 ~ 5V，0 ~ 5V，0~20mV，0~100mV。

电阻：0 ~ 400Ω。

¢ 输入处理方式

热电偶、热电阻输入时，用查表法进行非线性校正。

直流电流、直流电压和电阻输入时，零点数字显示值和满度数字显示值可在 -1999～9999范围内设置，小数点0~3位可设置。

直流电流、直流电压输入时显示值和输入信号之间的关系可指定为线性规律或开平方规律。一旦指定为开平方规律，就同时具有小信号切除功能，切除点为输入信号的0.75% FS

显示值基本误差    ±0.2％ FS

¢ 分辩力

   热电偶输入时：0.1℃ ( 示值 ＜1000℃时)1℃ ( 示值≥1000℃时)

   热电阻输入时：0.1℃

   特殊规格为：0.01℃ 分辨率（Pt 100 分度  -99.99 ~ 99.99℃） l

   其余信号输入时：末位1个字所对应的量值。

外部线路

  热电偶输入时，外线路电阻应不大于100Ω。

   热电阻输入时，外线路电阻允许0~10Ω／1线，外线路电阻自动补偿。

¢ 冷端补偿   热电偶输入时，冷端温度可自动补偿。

¢ 输入电阻

  热电偶或直流电压输入时，仪表输入电阻大于1MΩ。

   直流电流输入时，仪表输入电阻为100Ω。

¢ 显示方式

 数字显示：-1999～9999，小数点0~3位可设定

报警设定值显示：高报警(H)和低报警(L)设定值，均在规定菜单中用数字量直接显示。

报警显示: 高报警(H)和低报警(L)发生时，对应的LED指示灯点亮。

¢ 报警输出方式

指示灯

继电器接点：高报警(H)和低报警(L)发生时，相应的继电器动作，常开接点接通。

¢ 继电器触点容量

2A， 220V AC无感负载。

再发送输出（与主机隔离）

 4 ~ 20mA  DC 或0 ~ 10mA DC 。

负载电阻：£ 750Ω(4 ~ 20mA)；    £ 1500Ω(0 ~ 10mA)。

再发送输出零点和满度对应的量值，-1999~9999可设置。

再发送输出基本误差：±0.2％ FS 。

外供电源24V DC，0.1A（用自复保险丝进行短路保护）。

断电保护   采用电可擦写EEPROM不挥发存储器，保护时间10年。

¢ 通讯接口

 接口标准：RS - 485

 通讯速率：9600，4800，2400和1200波特率可选。

¢ 电 源：220V，50Hz±5％

¢ 电功耗：10W

¢ 正常工作条件

环境温度   0 ~ 50℃ l 相对湿度  ≤ 90%

常用型号

DT20-10A

DT20-10B

DT20-11A

DT20-11B

DT20-12A

DT20-12B

DT20-10C

DT20-11C

DT20-12C
