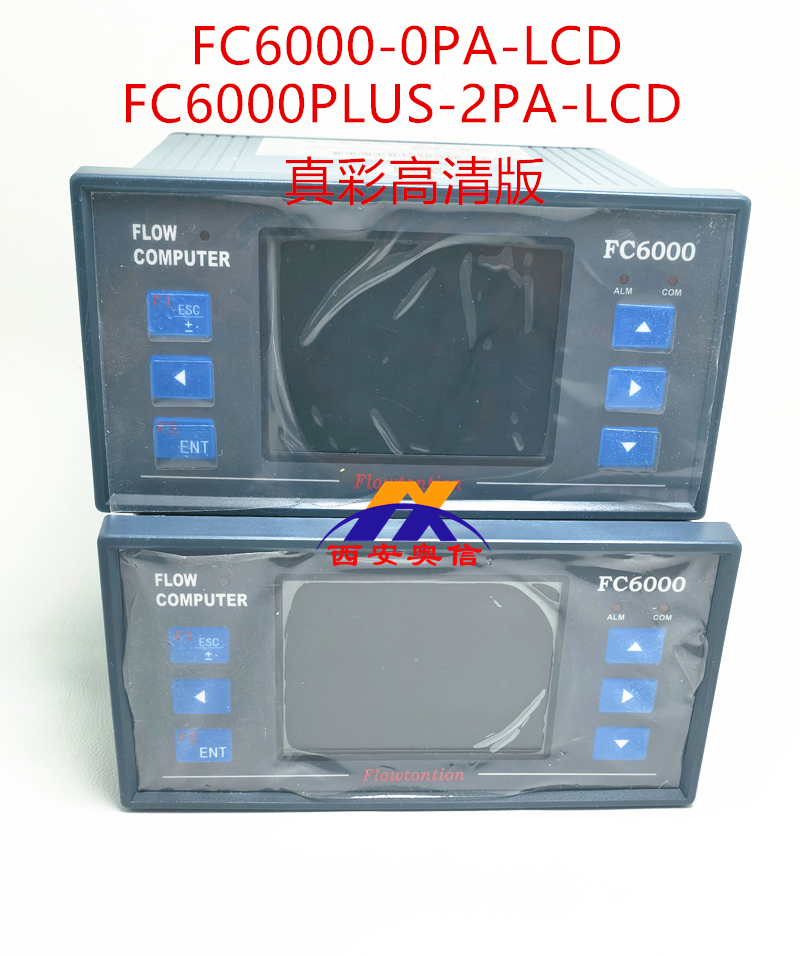

FC6000-0PA-LCD-真彩版流量演算器
FC6000-2PA-9LA-真彩版流量演算器
FC6000PLUS-2PA-LCD-真彩版贸易结算流量演算器
FC6000PLUS-2PA-9LA-彩色液晶贸易结算流量演算器
FC6000-2PAT-LCD流量演算器
用途：
FC6000型通用流量演算器是以微处理器为基础、功能齐全，有通讯能力，能与各种流量变送器、传感器配合使用的通用流量演算积算仪。
由于进行了周密的可靠性设计，使得仪表具有良好的电磁兼容性和可靠性。
由于选用了(65536 码) 高精度 A / D 转换器和温度稳定性良好的元器件，并采用浮点运算，使整机 0.1 级精度有了充分的保证。
技术数据：
结构型式：盘装式（A 型）； 墙挂式（C 型）
测定输入信号
(1)测定流量输入信号
模拟流量信号 (AI1)
4~20mA DC
提供 +24V DC 外供电源，用于二线制 4~20mADC变送器供电。
输入电阻 100Ω
频率流量信号(f)
波形：矩形、正弦、三角波形
幅值：低电平 0~2V，高电平 3~24V (可根据用户要求)。
频率：1 ~ 10000 Hz。
输入电阻：10 kΩ。
提供 +24V DC 和 +12V DC 独立外供电源，用于频率式流量变送器供电，频率流量信号输入与
主机隔离。
（2）测定压力输入信号 (AI2)
4 ~ 20mA DC。
提供 + 24V DC外供电源，用于二线制4 ~20mADC 变送器供电。
上述外供电源，负载能力均为100mA。均用自复保险丝进行短路保护。
（3）测定温度输入信号
热电阻：PT100 分度
热电偶：K、E 分度等（用数字式器件作冷端补偿）
温度范围: - 200 ~ 560℃
电 流：4 ~ 20mA DC
流量再发送模拟输出信号（与主机隔离）
4 ~ 20mA DC
负载电阻：0 ~ 600Ω (4 ~ 20mA DC 时)
数据更新周期：≤ 0.5s
基本误差限
频率信号输入：读数值的±0.01％
温度信号输入：±0.3℃ ( t ≤300℃时)
读数值的±0.1％ ( t ＞300℃时)
电流电压输入：满量程的±0.1％
电 流 输 出：满量程的±0.1％
补偿后流量显示：满量程的±0.1％
显示
用 3.5” 320×240 图形点阵高清、65K 真彩TFT 显示。
在一幅画面中用中文和字符显示全部关键参数。
参数名称显示：汉字直接显示。
计量单位显示：用字符显示。
累积流量、累积热量显示：zui多 9 位数字。
(贸易结算型仪表累积值显示位数已升至9位.)
瞬时流量、瞬时热量、流体温度、流体压力等
参数的显示：zui多 6 位数字。
显示温度时，带 1 位小数。显示瞬时流量和压力时，小数点位数由设定数据决定。
补偿范围
蒸汽： 压力 0.1~22 MPa abs
温度 0~374℃ (饱和蒸汽)
0~560℃ (过热蒸汽)
一般气体： 压力 任 意
温度 -200~560℃
天 然 气： 压力 0~14 MPa G
温度 - 40~115℃
密度 0.554~0.750 kg/m³
N2、CO₂ 摩尔百分比 0~15％
液 体： 温度 -200~560℃
通讯
通讯接口：EIA RS-485 或 RS-232 串行接口 (光电隔离)
通讯速率： 9600、4800、2400 或 1200 波特率
传输介质：双绞线
断电数据保护时间：10 年
电源：220V ，50Hz±5％
功耗：5W
正常环境条件
工作温度：0~50℃； 相对湿度：0 ~ 85％
尺寸：
A型：盘装式 80×160×150 (高×宽×深)
C型：墙挂式 360×280×190(高×宽×深)
