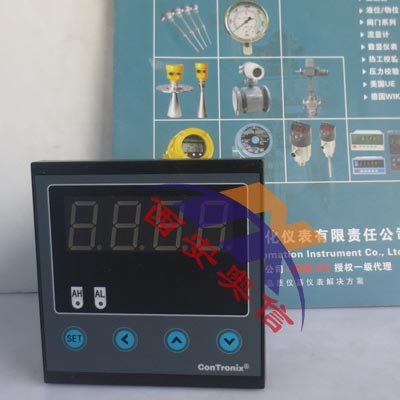

压力数显仪AXCH6/ERTA0B1VO智能显示仪
说明：
① 24位A/D转换器。具备万分之五的精度和十万分之一的显示分辨率。每秒1次到20次的可设置分档测控速度兼顾高分辨力和测控速度的不同应用需求。显示亮度有3档可调节。16段折线功能。具备zd值和zui小值记忆功能。3点开关量输入和4个按键可通过单独编程以实现指定功能。
② 抗干扰设计，抑制现场的继电器、接触器等产生的快速脉冲群干扰和其它电磁干扰，抗干扰能力达到III级
③ 温漂（-20℃ ~ 50℃范围内）：仪表内部基准小于5ppm/℃；热电偶、热电阻、直流mV输入都小于10ppm/℃；直流电流、直流电压输入小于30ppm/℃，如果用户对这2种信号的温漂要求较高，可在订货时提出特殊订制。
④ 输入信号包括：热电阻（Pt100、Pt1000），测温范围为-200.00℃ ~ 500.00℃；热电偶（K、S、E、T），分辨力为0.1℃；直流电流；直流电压；直流mV
⑤ 面板尺寸：96×48×112
⑥ 仪表电源220V AC
压力数显仪AXCH6/ERTA0B1VO智能显示仪
说明
①误差小于0.5%F.S，并具备调校、数字滤波功能
②输入信号类型：万neng输入，通过设定选择；适用于电压、电流、热电阻、热电偶信号
③外形尺寸：160×80（横/竖），96×96，96×48（横/竖），72×72，48×48
④电源：220VAC±10%，功耗小于7VA
（注：0~10VDC输入，订货时需说明）
基本配置
单显示、2点报警，外供24V
扩展功能
变送输出（有变送输出时无外供24V）
选型表
|
内容
|
代码说明
|
|||||||||
|
CH6/
|
单显示、2点报警，外供24V
|
|||||||||
|
外形尺寸
|
A—
|
160(W)×80(H)×125(L) 或80(W)×160(H)×125(L)
开孔尺寸152(W)×76(H) 或 76(W)×152(H)
|
||||||||
|
B—
|
96(W)×96(H)×76(L) 开孔尺寸92(W)×92(H)
|
|||||||||
|
C—
|
96(W)×48(H)×82(L) 或48(W)×96(H)×82(L)
开孔尺寸92(W)×45(H) 或 45(W)×92(H)
|
|||||||||
|
D—
|
72(W)×72(H)×75(L) 开孔尺寸68(W)×68(H)
|
|||||||||
|
E—
|
48(W)×48(H)×108(L) 开孔尺寸45.5(W)×45.5(H)
|
|||||||||
|
面板形式
|
H
|
横式
|
||||||||
|
S
|
竖式
|
|||||||||
|
F
|
方形
|
|||||||||
|
显示颜色
|
R
|
红色
|
||||||||
|
报警
|
T
|
2点报警输出
|
||||||||
|
变送输出
|
A0
|
无变送输出
|
||||||||
|
A1
|
电流输出（选择该功能时无外供变送器电源）
|
|||||||||
|
A1G
|
电流输出（同时具有外供变送器电源）
|
|||||||||
|
A2
|
电压输出（选择该功能时无外供变送器电源）
|
|||||||||
|
A2G
|
电压输出（同时具有外供变送器电源）
|
|||||||||
|
外供变送器电源
|
B0
|
无外供电源
|
||||||||
|
B1
|
外供 24V
|
|||||||||
|
B2
|
外供 12V
|
|||||||||
|
出厂预设输入信号 （0~10VDC输入，订货时需说明）
|
E
|
热电偶输入
|
||||||||
|
R
|
热电阻输入
|
|||||||||
|
I
|
直流电流
|
|||||||||
|
V
|
直流电压
|
|||||||||
|
仪表电源
|
V0
|
220V AC
|
||||||||
|
V1
|
10~36V DC
|
|||||||||
压力数显仪AXCH6/ERTA0B1VO智能显示仪
