AXYB-150H不锈钢精密压力表

AXYB-150H,精密压力表，不锈钢精密压力表精密压力表可用来检验工业用普通压力表，亦可直接用于对介质压力的高精度测量。

栏目：压力表
品牌：


发布时间：2021-07-06

产品介绍
技术参数

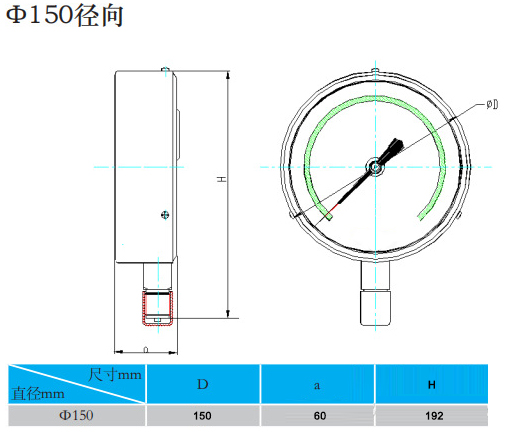

尺寸规格

精密压力表由测压系统、传动机构、指示装置和外壳组成。精密压力表的测压弹性元件经特殊工艺处理，使精密压力表性能稳定可靠，与高精度的传动机构配套调试后，能确保*的指示精度。精密压力表主要用来校验工业用普通压力表，精密压力表也可在工艺现场*的测量对铜合金和合金结构钢等材质无腐蚀性、非结晶、非凝固介质的压力。精密压力表在标度线下设置有镜面环（A型B型），在使用中读数更清晰*。

AXYB-150H,精密压力表，不锈钢精密压力表精密压力表可用来检验工业用普通压力表，亦可直接用于对介质压力的高精度测量。
AXYB-150H型全不锈钢精密压力表系列适用于多种腐蚀性的环境场所，可对具有腐蚀性的介质进行高精度的测量。

用处以及它的组成

由测量系统、指示部分和表壳部分等组成。

测量系统——由接头，弹簧管和齿轮转动机构等组成。

由被测介质的压力作用，使弹簧管的末端（自由端）相应地产生位移，借助连杆带动机构中的扇形齿轮产生一角位移，而使齿轮轴得以偏转——传给指示部分。

指示部分——由分度盘、镜面（YB-201型不带镜面和指针等组成。由指针将齿轮轴的偏转值相应地在分度盘上指示出被测介质的压力值。

表壳部分——由表盖、表玻璃和罩壳等组成。表盖的下端设有供调整零位用调零装置，以保持零值和读数的准确性。

技术参数

仪表外径 φ150mm

精度等级 0.4%，0.25%

测量范围 -0.1～160MPa，可选防震充油

仪表外壳：304不锈钢

仪表连接标准螺纹连接 M20X1.5（可选1/2NPT）

波登管/接头 0-10MPa为不锈钢C型波登管与不锈钢接头氩弧焊接。

16-160MPa为不锈钢螺旋波登管与不锈钢接头氩弧焊接。

仪表度盘不锈钢带镜面，（可选调零装置）

表针 65Mo锰，黑色刀锋式

安装形式：径向，可选：轴向，轴向带边（面板安装）

AXYB-150H不锈钢精密压力表

型号	量程	精度	表盘	外壳	接液材质	备注
AXYB-150HA	-0.1-0-60Mpa-160Mpa	0.4级	150mm	304	304（可选316）
AXYB-150HB	-0.1-0-60Mpa-160Mpa	0.25级	150mm	304	304（可选316）
AXYBN-150HA	-0.1-0-60Mpa-160Mpa	0.4级	150mm	304	304（可选316）	耐震（充油）
AXYBN-150HB	-0.1-0-60Mpa-160Mpa	0.25级	150mm	304	304（可选316）	耐震（充油）
AXYB-150HA-ZT	-0.1-0-60Mpa-160Mpa	0.4级	150mm	304	304（可选316）	面板式
AXYB-150HB-ZT	-0.1-0-60Mpa-160Mpa	0.25级	150mm	304	304（可选316）	面板式
AXYBN-150HA-ZT	-0.1-0-60Mpa-160Mpa	0.4级	150mm	304	304（可选316）	耐震面板式
AXYBN-150HB-ZT	-0.1-0-60Mpa-160Mpa	0.25级	150mm	304	304（可选316）	耐震面板式
