YTXC-100 YTXC-150耐震磁助电接点压力表

YTXC-100-Z 、YTXC-150-Z耐震电接点压力表具有抗介质脉动和冲击载荷,耐环境振动等优异特性 , 适用测量对铜和铜合金无腐蚀性的气体,液体或蒸汽等压力。仪表设上、下限二位开关型接点装置

栏目：压力表
品牌：


发布时间：2021-06-28

产品介绍
技术参数
尺寸规格

YTXC-100-Z 、YTXC-150-Z耐震电接点压力表具有抗介质脉动和冲击载荷,耐环境振动等优异特性 , 适用测量对铜和铜合金无腐蚀性的气体,液体或蒸汽等压力。仪表设上、下限二位开关型接点装置，压力达到设定值时发出信号或断控制电路，供作业系统自动控制或发讯用。其抗振结构可有效抑制是指针的抖动、冲击、保护接点、使仪表指示清晰、电信号切换可靠、工作稳定。广泛应用于机械、化工、石油、冶金、电力等工业生产过程。

技术参数：

型号		YTXC-100ZQ-Z	YTXC-100-Z	YTXC-150-Z	YTXC-100TQ-Z	YTXC-150TQ-Z
结构形式		轴向带前边	径向无边		径向带前边
测量上限 Mpa		-0.1~0.15;-0.1~0.3;-0.1~0.9;-0.1~1.5;-0.1~2.4 0.25;0.4;0.6;1.0;1.6;2.5;4.0;6.0;10;16;25;40;60
精que度 %		16
接点电参数	zd工作电压	380VAC;220VDC
	起动电流	1A
	持续电流	0.6A
	zd功率（无感负载）	20VA 20W
电缆连接器		X14K4P

用工作温度： -25-55 ℃ 工作压力上限：不大于仪表上限的 2/3

工作环境振动频率不大于 25HZ ，振幅不大于 0.5mm

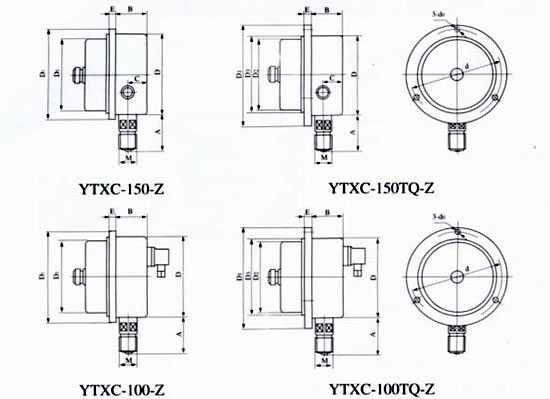

型号	D	D1	D2	D3	A	B	C	E	d	d0	M
YTXC-100-Z	100	120	96	/	44	38	/	12.5	/	/	20×1.5
YTXC-100ZQ-Z	100	130	96	/	42	33	/	8.5	118	5.6	20×1.5
YTXC-100TQ-Z	100	125	96	102	44	38	34	9.5	118	5.6	20×1.5
YTXC-150-Z	150	164	136	/	50	44	/	16	/	/	20×1.5
YTXC-150ZQ-Z	150	177	136	/	50	43	/	14	165	5.6	20×1.5
YTXC-150TQ-Z	150	177	136	144	50	44	55	18	165	5.6	20×1.5
