BNA-H磁翻柱式液位计 wika柯普乐高压型磁翻板液位计磁致伸缩物位计
应用
■■翻柱显示，无需外加电源
■■同比显示液位
■■定制化设计及耐腐性材质可选，可应用于广泛的工业领域
■■化工，石油化工，石油和天然气开采业（陆上和海上），船舶制造，机械制造，发电设备，电站
■■流程工业及饮用水行业的水处理、食品工业、制药等

特殊功能
■■可针对过程和系 统需求提供定制设计
■■工况条件:
- 工作温度：T = -200 ... 538℃
- 工作压力：P =真空至40.0Mpa
- 介质密度：ρ≥200千克/立方米
■■不同的过程连接和材质可选
■■可选配液位变送器和磁性开关防爆设计

BNA-H磁翻柱式液位计 wika柯普乐高压型磁翻板液位计磁致伸缩物位计
德国wika磁翻板液位计常规型号：
BNA-C   BNA-S    BNA-H
UTN-C0O   UTN-S0O
UTN-CA1, UTN-CA2, UTN-CBD, UTN-CGE, UTN-CBC
UTN-SA1, UTN-SA2, UTN-SBD, UTN-SGE, UTN-SBC
UTN-C0OC  UTN-C0OC  UTN-S0OC  UTN-S0OC
UTN-CA1C, UTN-CA2C, UTN-CBDC, UTN-CGEC, UTN-CBC
UTN-SA1C, UTN-SA2C, UTN-SBDC, UTN-SGEC, UTN-SBC

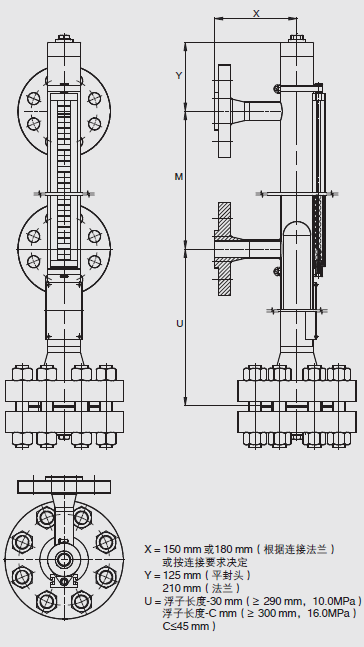

磁翻柱式液位计高压型BNA-H详细参数：
旁路管 φ65x3.5 mm,*大10.0MPa
       φ69x6 mm,*大10.0MPa
       φ60.3x3.91 mm,*大10.0MPa
       φ6.3x5.54 mm,*大16.0MPa
       φ73x7.01 mm,*大16.0MPa
       φ76.1x10 mm,*大40.0MPa
旁路管顶部 平封头帶BSP 1/2”通气塞
           更多可选项
           ■法兰
           ■通气阀
           ■通气法兰
旁路管底部  法兰带BSP 1/2排污塞
            更多可选项
            ■排污阀
            排污法兰
过程连接  侧侧连接，数量2
          法兰: HG/T 20592, DN15- DN100, PN63 - PN400
          HG/T 20615，1/2"- 4"，class600 - class2500
          EN 1092-1, DN10- DN100，PN63 - PN400
          ANSIB16.5, 1/2" - 4", class600 - class2500
          焊接端: 1/2"- 1"
          外螺纹: GNPT 1/2"- 1”
          内螺纹: GNPT 1/2"- 1”
中心距M 150mm ~ 6000mm (更大尺寸可根据要求定制)
主体材质 不锈钢304，316L, 316T1
额定压力 *大40.0MPa
介质温度 -200C- +450*C
浮子 耐压型: S.T..J.J..J....
     组球浮子: BFTK
     实心浮子: BFT-F, 见BFT样本
磁性显示体 标准型: BMD-S, -0...+.200C
           高温型: BMD-F, 200..505,5见BMD样本
液位传感器   干簧液位传感/变送器
             磁致伸缩液位变送器
磁性开关 BGU磁性开关，见BGU样本
*选项 Exc, GL, DNV
注意：如有特殊要求请在订货时提出。

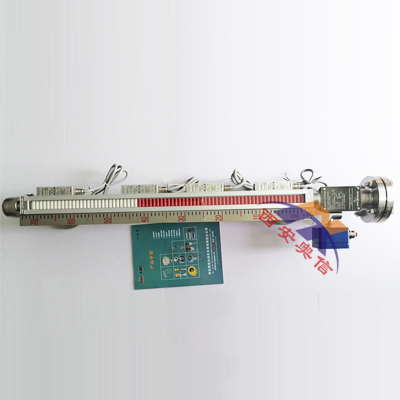

实物图
