描述
旁路液位指示器型号BNA由旁路 室，其中，作为一个连通管，连接 横向于通过至少2工艺连接的容器 （法兰，螺纹或焊接）。通过这种类型的 结构，在旁路腔室对应的水平 到容器中的水平。与浮子内置* 磁系统，其被安装在旁路内 室中，发送的液面，无接触，向 磁性显示安装到旁路的外侧 室。在此嵌合，以10毫米的间隔，双色 塑料辊或不锈钢皮瓣条形磁铁。

设计和工作原理
1.在连通旁通室安装在侧 一个容器的与介质的向水平浮子移动 进行测定。
2.的径向对称磁场的磁场 系统定位在浮子激活磁 显示器附连到旁路腔室的作为外部 以及作为开关和测量元件。

特殊功能
1、流程和系统，具体的生产
/2、经营范围：
- 工作温度：T = -160 ... 450℃
- 工作压力：P =真空至420条
- 限制密度：ρ≥400千克/立方米
/3、各种各样不同的过程连接和 物料
/4、安装液位传感器和磁开关可能 作为一个选项
/5、防爆版本

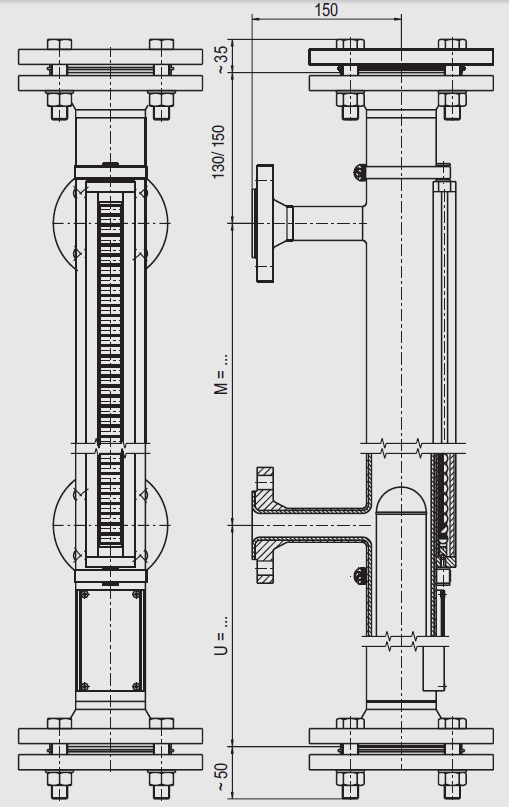

磁翻柱式液位计基本型BNA-S详细参数：
旁路管:φ60.3x2 mm,*大4.0MPa
       φ60.3x2.6 mm,*大6.4MPa
       φ60.3x2.77mm,*大64MPa
旁路管顶部:焊帽(≤2.5MPa )
           平封头带BSP 1/2”通气塞( > 2.5MPa )
           ■法兰
           ■通气阀
           ■ 通气法兰
过程连接:侧侧连接，数量2
         法兰: HGT 20592，DN10- DN100, PN6 - PN63
               HG/T 20615，1/2*-4"， class150 - class600
               EN 1092-1, DN10- DN100，PN6 - PN63
               ANSI B16.5，1/2*-4"， class150 - class600
        焊接端: 1/2"- 1"
        外螺纹: G/NPT 1/2*- 1"
        内螺纹: G/NPT 1/2*- 1"
中心距M：150mm ~ 6000mm (更大尺寸可根据要求定制)
主体材质：304，316L, 316Ti, 双标316/316L
额定压力：*大6.4MPa
介质温度：-200°C ~ +450°C
浮子：基本型: Z...S...
      耐压型: Z...S../.
磁性显示体:标准型: BMD-S，-50...+200C
           高温型: BMD-F，-00...+450°C
液位传感器:干簧液位传感/变送器
           磁致伸缩液位变送器
磁性开关:BGU
*选项:Ex c, GL， DNV, ABS
注意：如有特殊要求请在订货时提出。

实物图
