德国威卡柯普乐磁致伸缩液位变送器FLM系列变送器
应用
适用于多种介质的高精度液位测量
广泛应用于石油、石化、天然气、海上平台、造船、机械 制造、电力设备、电厂等行业
也可应用于水处理、饮用水、食品及制药业
特性
可针对过程和系统需求提供定制设计
工况条件: - 操作温度: T = -90 ... +538℃
                - 操作压力: P = 真空至10Mpa
                - 介质密度: ≥ 400 kg/m3
分辨力＜0.1mm
可提供多种形式的电气连接及过程连接材质和规格
防爆设计

描述
高精度FLM系列磁致伸缩液位变送器是基于磁致伸缩和 浮力原理的液位测量仪表，可为大部分介质提供连续液 位测量。

更多特性：
简单可靠的测量原理，适用于大部分介质
浮球、导管和过程连接可提供不锈钢及塑料材质
可用于苛刻工况，可靠性好，使用寿命长
用于连续液位测量，不受介质物理及化学变化的影响， 例如电导率、介电常数变化；压力容器或者真空；温度 变化；蒸汽、冷凝或沸腾工况；泡沫或气泡环境等等
长距离信号传输 安装调试简单，一次校准后无需调整
可等比例显示高度或容积
通过HART 可同时测量液面和界面

德国威卡柯普乐磁致伸缩液位变送器FLM系列变送器
磁致伸缩液位变送器 应用于卫生行业，FLM-H系列
磁致伸缩液位变送器 基本型 FLM-S   导管、浮球等接液材质为不锈钢316/316L，HC，Ti
磁致伸缩液位变送器 高温型 FLM-ST 导管、浮球等接液材质为不锈钢316/316L，HC，Ti
磁致伸缩液位变送器 塑料型 FLM-SP 导管、浮球等接液材质为PVC,PP,PVDF或316/316L包PTFE
磁致伸缩液位变送器 卫生型 FLM-H   导管、浮球等接液材质为不锈钢316L材质,表面光洁度可达Ra<0.8μm或Ra<0.4μm，电抛光可选
磁致伸缩液位变送器 软缆型 FLM-F   导管、浮球等接液材质为不锈钢316Ti，316/316L，HC，Ti

更多选项
可提供定制化设计
浮球、导管和过程连接材质可提供特殊不锈钢、钛材和 HC等特殊材质
可在整个量程内无级设置开关点

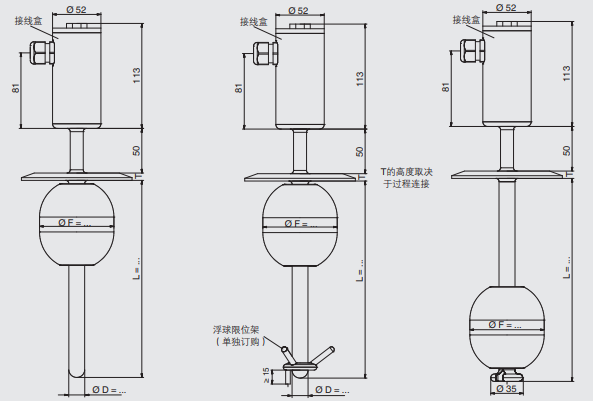

设计及工作原理
测量过程中，接线盒（2）内电气元件发射脉冲电流；电流 沿着磁致伸缩线（1）产生轴向磁场（3）
浮球漂浮在液面上，内置磁钢，产生*磁场（4）
两磁场交汇处在磁致伸缩线上产生机械扭力波（5）
机械扭力波传导至顶部，被压电晶体转成电信号
通过捕捉波形传播延时，来计算浮球的漂浮位置即液面高度

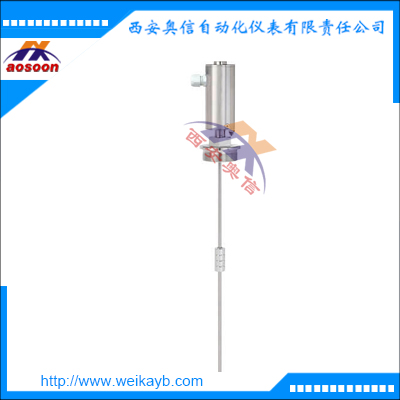

实物图
