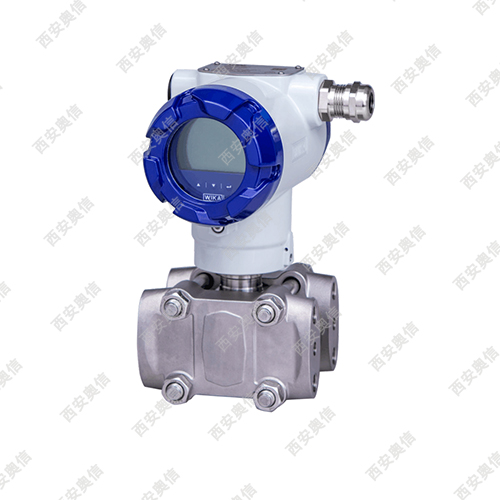

WIKA威卡UTD-10差压式变送器WIKA差压变送器
应用
■ 化工和石化行业
■ 卫生、食品和饮料行业
■ 通用机械行业
■ 船舶行业
■ 过程工业
功能特性
■ 超高精度测量和稳定性
■ 测量量程可以自由调整
■ 可加装隔膜，适用复杂工况
■ 带数显屏，易操作
■ 支持NEPSI、IECEx、ATEX防爆
描述
UTD-10型压力变送器具有本安型和隔爆型（符合ATEX、IECEx和NEPSI标准）两种版本，支持4...20 mA HART®输出信号，可满足相应系统的应用要求。
应用广泛
UTD-10适用于许多工业测量场合，例如使用差压变送器进行流量测量、开放及密闭罐体内的液位测量或过滤器和泵监控。安装隔膜密封后，UTD-10也适用于恶劣的工艺条件。可用测量范围从-4...+4 kPa至-0.5...+4 MPa，静压限值为40 MPa，广泛应用于各工业场景。内部数字信号处理与技术成熟的传感器相结合，可确保高准确度和*的长期稳定性。易于配置和操作用户可通过带操作模块的显示器对仪表进行配置和维护，通过代码形式进入各个配置菜单，操作菜单结构合理。

WIKA威卡UTD-10差压式变送器WIKA差压变送器

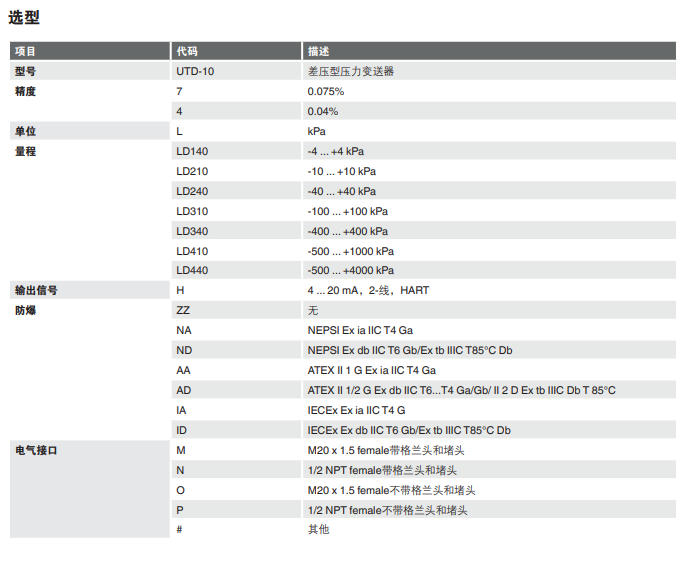

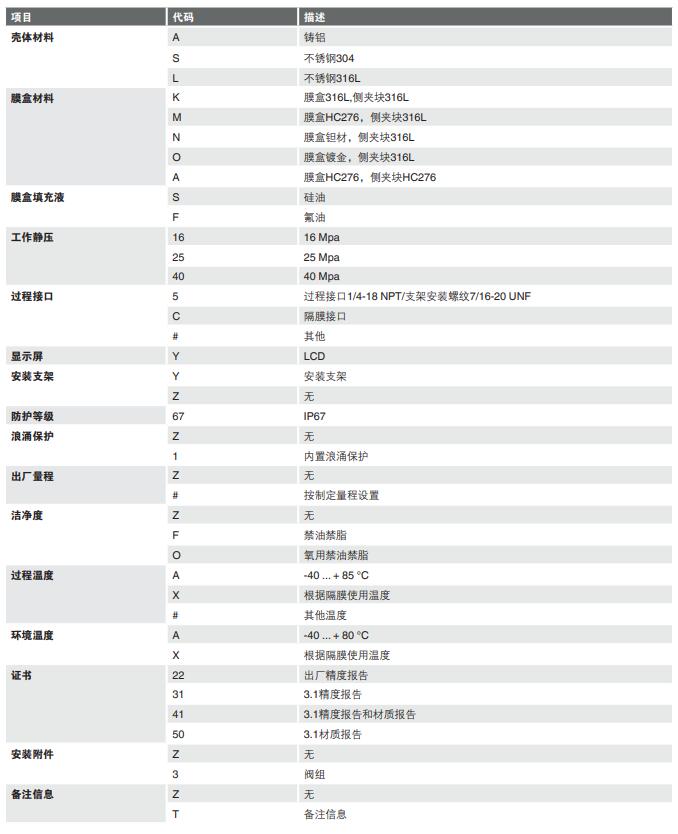

规格量程
量程 4kPa 10kPa 40kPa 100kPa  400kPa 1MPa 4MPa
测量范围 -4~4kPa， -10~10kPa， -40~40kPa， -100~100kPa，-400~400kPa， -0.5~1MPa， -0.5~4MPa
单侧过载压力 16 MPa/25 MPa
两侧过载压力 24 MPa/42 MPa
参考精度 TD≤10（TD=*大量程/调节量程） TD>10±0.075%（*高可选±0.04%） ±0.0075xTD%（可选±0.004xTD%）
环境温度影响 -40°C~80°C(0.06*TD+0.01)%/28°C
长期稳定性 0.1%FS/10
年安装位置影响 <0.25KPa
允许温度环境温度 -40°C~80°C
储存/运输温度 -40°C~85°C
过程温度 -40°C~120°C
隔膜密封系统使用温度：参考隔膜密封系统填充液表中的温度范围
材料
传感器测量膜盒 ：316L；
传感器测量膜盒膜片：16L/HC/316L镀金/钽
过程连接：316L
螺母及螺栓 ：不锈钢
传感器膜盒填充液：硅油/氟油
变送器表壳： 铸铝/不锈钢外壳
密封圈： NBR
安装支架：不锈钢
电气/安装
电源及负载条件：电压为24V *大电压：45VDC/*小电压：10.5VDC
数字通讯负载范围： 230Ω~500Ω
输出： 2线制，4~20mA Hart
电气连接 ：M20x1.5/1/2NPT电缆密封口，接线端子适用于0.5~2.5mm2的导线
过程连接：1/2NPT内螺纹，1/2NPT，G1/2，可选装不同过程接口的隔膜密封
响应时间：放大器部件阻尼常数为100ms可调时间常数为0.1~99S
电磁兼容性： EMC符合GB/T 18268、IEC 61326的相关要求
外壳防护等级 ：IP67
隔膜密封
安装隔膜密封后，UTD-10型差压式变送器能够适应过程工业中恶劣的条件，可应用于极端温度、侵蚀性、腐蚀性、异质性、研磨性、高粘性或有毒介质等工况。可采用多种无菌连接形式（例如卡盘连接，DRD无菌法兰），满足无菌过程SIP/CIP工况的严格要求。
流量一次元件
差压变送器用于流量测量时可选配流量一次元件。根据应用不同可提供孔板一次元件、孔板法兰或一体化流量计。
