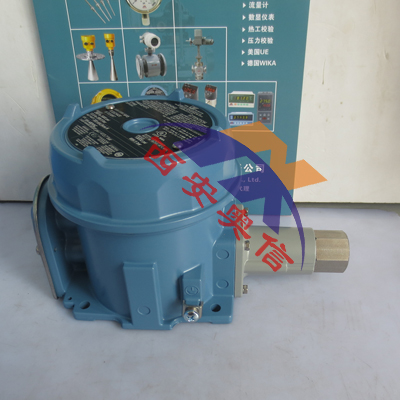

UE 防爆压力开关*
UL注册:cULus*：温度: UL 873. UL1203，CSA C22.2 文件#E43374
压力: UL 508. UL 698. CSA C22.2 文件#E40857
级别Ⅰ.　1 & 2区. 组别 B. C和 D
级别Ⅱ.　1 & 2区.组别 E. F和 G
级别Ⅲ.　外壳形式 4X，7，9；IP66
CENELEC 防火结构.符合EN 50 014/50 018，EEx dⅡC T6 DEMKO*#02E 0212168
IS CENELEC：本质安全符合EN50 014，EN50 020，EEX iaⅡC T6(仅适用于M405选项，不包括CENELEC防火条款) DEMKO*#01E 0113749
SAA Ex dⅡT6. IP66. 级别Ⅰ.区域1，符合NACE MR-0175 (以171-193，483-493为准)
FM*. 3615及3600级别 (不是所有型号.参考选项M415的说明)
CE*，符合低电压规程（LVD）
CE*，符合压力设备规程（PED 97/23/EC）
防爆压力开关的功能特点 　　
1. 防爆压力开关性能稳定可靠 　
2. 结构简单，无可拆卸部件 　
3. SPDT或DPDT输出 　　
4. 铸铝外壳，可选防爆 　　
5. 多种压力及电气接口可选 　　
6. 防爆压力开关具有控制功能; 　　
7. 防爆压力开关采用压力传感器; 　　
8. 开关信号可靠; 　　
9. 比机械压力开关精度高，响应快; 　　
10. 防爆压力开关便于现场安装设定和调试 　　
11. 全密封型快速干接点开关，带有端子盒 　　
12. 连续调节; 调节无死区，零点到满量程设定任意调整; 　　
13. 防爆压力开关适合各类工业现场能够理想的替代国外同类产品 　　

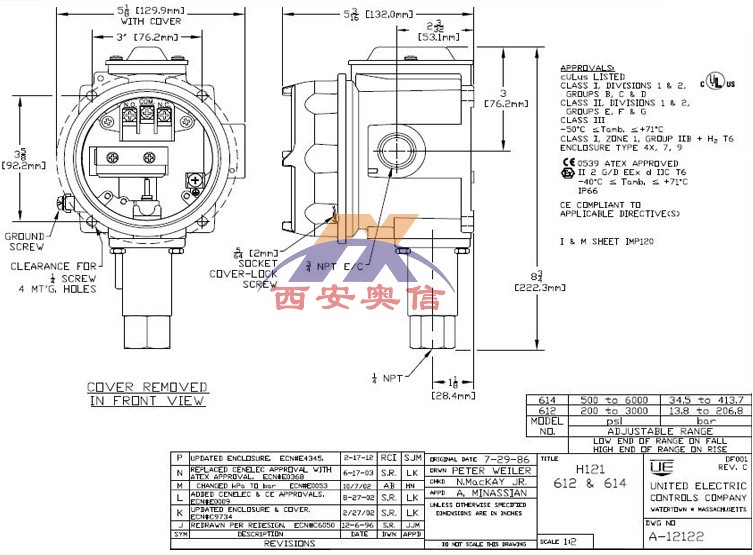

P/N：H121-614-M201  带参考刻度外部可调  调压范围34.5-413.7bar     303不锈钢活塞 带丁腈橡胶密封圈  303不锈钢1/4NPTF压力接口  耐压689.5bar
常用型号
单点：H121-612 H121-614
J120-612 J120-616
双点：H122-612 H122-614
系列描述
压力开关 J120型：一个单刀双掷输出，环氧涂层外壳，外部可调，有参考刻度；一个电气接口
H121型：一个单刀双掷输出，环氧涂层外壳，外部可调，有参考刻度；一个电气接口
H122型：两个单刀双掷输出，环氧涂层外壳，外部可调，有参考刻度；一个电气接口
型号             可调整设定范围                    工作压力                   耐压**      分度值
Model     Adjustable Set Point Range    Over Range                Proof       Dial Divisions
               psi                    bar               psi               bar           psi     bar     psi

303 stainless steel piston with Buna N O-Ring and 303 stainless steel 1/4” NPT (female) pressure connection (not recommended for
gas service since drying of the O-Ring seal can allow bleeding of medium into the atmosphere)
612   200 to 3000   13,8 to 206,8   40 to 250   2,8 to 17,2   10,000   689,5  50
614   500 to 6000   34,5 to 413,7   50 to 400   3,4 to 27,6   10,000   689,5  100
开关选型
0140 金触点，电额定值1安培，125VAC;不适用13545，13546，15623，15731-15884型；
0500 减小死区值，电额定值5安培，125/250VAC,不适用于520-535，13545，13546，15623 15731-15884型，不适用于H100K的540-548
1010 双刀双掷开关，电额定值10安培，125/250VAC，死区和zui小设定值将增大；不适用于温度开关及H100K的540-548型；
1070 电额定值10安培，125V直流；死区和zui小设定值将增大；不适用于171-194，483-535，560-567，13545，13546，15623，15731-15884型；
1519 可调死区，电额定值15安培，125/250/480VAC,调节轮仅能增大死区的值，如需要减少，不加此选项；不适用于B100,E100或171-194，483-494，540-567，610-616，51623，15731-15884型
1535 高环境温度，电额定值15安培，125/250VAC，温度可达250华氏度（121.1℃）不适用于520-535，13545，13546，15623，15731-15884型；
1537 气封开关，15A 125/250VAC，不适用于523，533，13545，13546，15623，15731-15884型
