H100-492-0500-M201美国UE机械式开关 0.06＂大感压孔开

H100-492-0500-M201 美国UE机械式开关 0.06"大感压孔开关美国UE压力开关 UE压力开关

栏目： UE压力开关
品牌：


发布时间：2022-11-03

产品介绍
技术参数

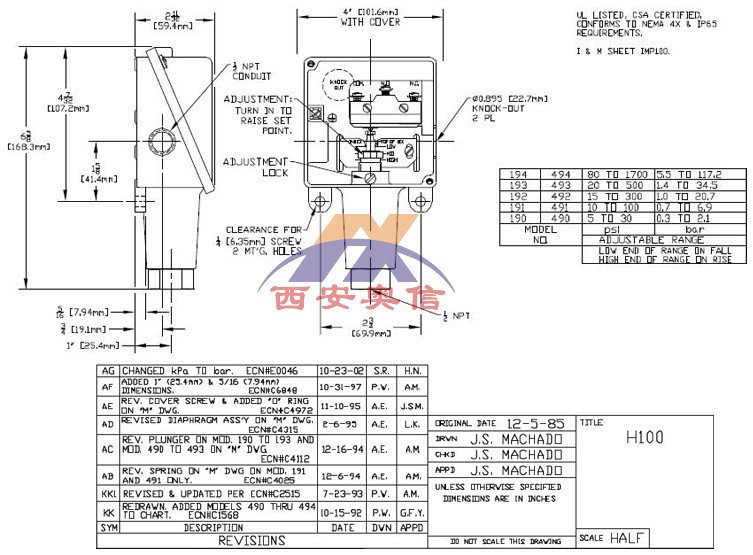

尺寸规格

工作原理
工作原理为纯机械形变导致微动开关动作。当压力增加时，作用在不同的传感压力元器件(膜片、波纹管、活塞)产生形变，将向上移动，通过栏杆弹簧等机械结构，*终启动*上端的微动开关，使电信号输出，设定方式从功能原理上又分成连续位移型和力平衡型。
100系列产品概要
100 系列压力及温度开关是性能价格比*好的系列开关，广泛应用于工业过程及OEM 用户，一体化的设计及外壳的形状结构使其更加坚固，接线更加方便。全天候系列开关有多种微动开关和多种过程接口的选择，以满足各种不同的需求。利用其自身的特性，100 系列广泛应用于热跟踪，防冻保护，过程装置（泵，压缩机），报警盘输入及火焰阻断系统。
应用
泵和压缩机
流体动力/液压设备
临界处理装置功能的极限保护
防火系统
热跟踪和低温保护
温度控制系统

P/N：H100-492-0500-M201 焊接316L不锈钢膜片，1/2”NPTF压力接口，0.06"感压孔。可调整设定范围：1.0 to 20.7 bar *大压力：103.4 bar
美国UE压力开关焊接316膜片 1*SPDT

H100-190 H100-191 H100-192 H100-193 H100-194

H100-490 H100-491 H100-492 H100-493 H100-494
带-0500：意思是减小切换差值的功能

注意事项
压力开关广泛应用于家用、商用、汽车制冷系统的高、低压力保护控制，蒸汽工况和发电站；蓄能器、接收器、闪蒸罐、分离器、洗涤器、炼油装置。也可适用于各种设备工具的高、低压力保护控制。但在压力开关的选择中，须注意以下几点：
1.防爆的必要性：防爆形式分为隔爆型和本安型，美国UE常用有标准型，隔爆型和本安型。
2.是否需要带指示：根据客户要求来增加参考刻度选项。
3. 接点数量：一组接点（1*SPDT）或两接点（2*SPDT）。
4.设定值和压力范围的确定：推荐设定范围在压力范围的30%—*之间，可设定范围为压力范围的10%—90%之间。
5.切换差形式：可调式或固定式。
6.是否有脉动：如果压力有脉动或振动，需要带节流阀用以抑制脉动压力对仪表的损伤。
7.带隔膜的场合：测定腐蚀性、高黏度或温度过高时，需要选用带隔膜装置的压力开关。
美国UE H100-49*系列产品型号及具体参数对应表

型号	可调整压力范围	死区	工作压力	耐压	接液材质	压力接口
H100-490	0.3-2.1 bar	0.1-0.2 bar	103.4 bar	172.4 bar	焊接316L	1/2”NPTF
H100-491	0.7-6.9 bar	0.1-0.6 bar	103.4 bar	172.4 bar	焊接316L	1/2”NPTF
H100-492	1.0-20.7 bar	0.2-1.2 bar	103.4 bar	172.4 bar	焊接316L	1/2”NPTF
H100-493	1.4-34.5 bar	0.3-2.1 bar	103.4 bar	172.4 bar	焊接316L	1/2”NPTF
H100-494	5.5-117.2 bar	0.3-8.3 bar	137.9 bar	172.4 bar	焊接316L	1/2”NPTF
