应用领域
120系列产品满足了UL、CSA、FM及CENELEC等标准.可用于爆炸区域及强腐蚀气氛环境中.设备保护和人员安全等应用.
120系列可广泛地用于化工厂、炼油厂、钻井平台、输油管线以及煤粉、谷物尘埃区域.微压力传感器适用于加热炉通风、罐封系统及低气压管线等应用.
UE 防爆压力开关技术规范
存放温度 -54～71℃
温度限制 -50～71℃;36～39型，520～525型.701—705型为 -17～71℃；
环境温度每改变28℃，设定点典型漂移值小于全量程的1%；对于E121和E122型，小于2%；
设定点的重复性 温度开关为可调范围的±1%； 压力开关，50-55，S50B-S55B，126-164，S126B-S164B.171-174，270-274，358-376，520-535，560-564，701-705等型号为可调范围的±1%，450-559为可调范围的±0.5%；36-39，183-194，483-494，565-567，612-680 等型号为可调范围的±1.5%
抗冲击 经10毫秒、15G冲击实验后，可重现设定点
抗振动 经2.5G、5～500Hz振动实验后，可重现设定点
外 壳 铝合金（Max.0.4%铜）压铸壳体；环氧树脂涂层；垫圈密封；对前 标为J，C，F的开关具有内部设定点锁定功能；对前标为B、H、E的型号则带有抗干扰气密铝制刻度盒盖；铝合金铭牌
外壳等级 NEMA 4X；7；9；IP66；
开关输出 一个或两个单刀双掷(SPDT)输出；双开关可在整个范围内进行* 跨度的分别设定；开关可接成常开型或常闭型
电额定值 15A，125/250/480VAC
重量 3～8 磅;(因型号而异)
电器接口 3/4"NPT；标准接线端子；
压力接口 S50B-S55B，S126B-S164B，171-194，483-494，520-535等型号的接口为1/2"NPTF;560-564型为2"园盘卫生等级连接;565-567型为1 1/2"园盘卫生等级连接；其它型号为1/4" NPTF

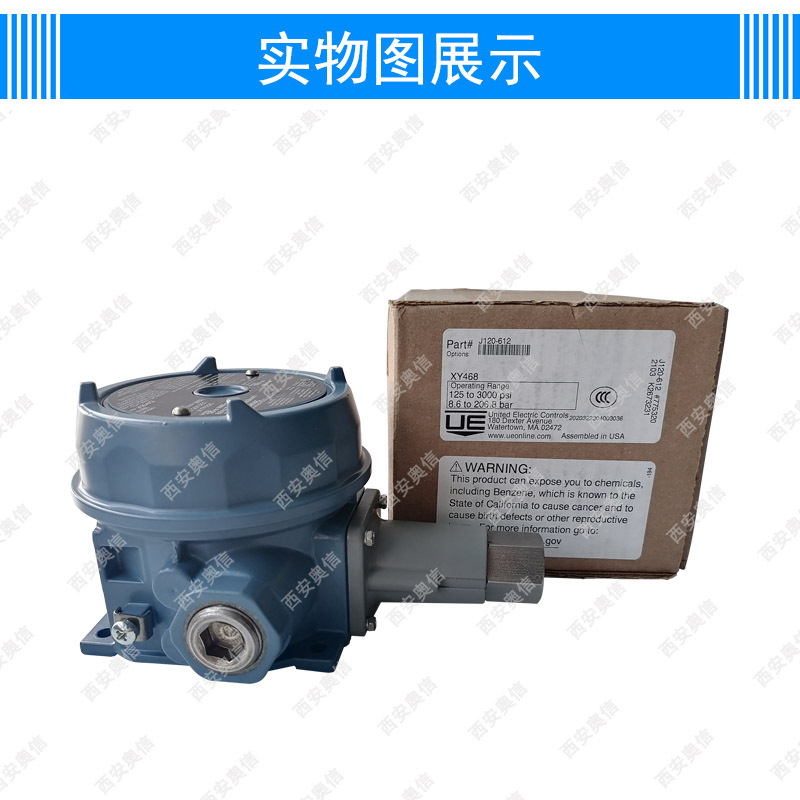

J120-612-M540    设定范围8.6-206.8bar  303不锈钢活塞   氟橡胶O型圈  1/4NPTF过程接口 耐压 689.5bar
Exd防爆高压活塞压力开关
J120-612   J120-616
普通高压开关
H100-610   H100-612   H100-616
可选项
-1010 DPDT双刀双掷开关
J120-612-1010   J120-616-1010
H100-610-1010   H100-612-1010   H100-616-1010
-M540 氟橡胶膜片
J120-612-M540   J120-616-M540
H100-610-M540   H100-612-M540   H100-616-M540

UE 防爆压力开关*
UL注册:cULus*：温度: UL 873. UL1203，CSA C22.2 文件#E43374
压力: UL 508. UL 698. CSA C22.2 文件#E40857
级别Ⅰ.　1 & 2区. 组别 B. C和 D
级别Ⅱ.　1 & 2区.组别 E. F和 G
级别Ⅲ.　外壳形式 4X，7，9；IP66
CENELEC 防火结构.符合EN 50 014/50 018，EEx dⅡC T6 DEMKO*#02E 0212168
IS CENELEC：本质安全符合EN50 014，EN50 020，EEX iaⅡC T6(仅适用于M405选项，不包括CENELEC防火条款) DEMKO*#01E 0113749
SAA Ex dⅡT6. IP66. 级别Ⅰ.区域1，符合NACE MR-0175 (以171-193，483-493为准)
FM*. 3615及3600级别 (不是所有型号.参考选项M415的说明)
CE*，符合低电压规程（LVD）
CE*，符合压力设备规程（PED 97/23/EC）

J120-612-M540压力范围及参数
型号               可调整设定范围                              死区                                     *大压力               耐压**
Model     Adjustable Set Point Range              Deadband                              Over Range         Proof
              Low end of range on fall; Pressure* Pressure**
              High end of range on rise
              psi                       bar                    psi                     bar                     psi          bar       psi       bar
              (unless noted)    (unless noted)   (unless noted)   (unless noted)   (unless noted)
303 stainless steel piston with Buna N O-Ring and 303 stainless steel 1/4” NPT (female) pressure connection (not recommended for gas
service since drying of the O-Ring seal can allow bleeding of medium into the atmosphere)
612      125 to 3000   8,6 to 206,8        40 to 250           2,8 to 17,2             6000      413,7   10000    689,5
616      700 to 5000   48,3 to 344,7      40 to 375           2,8 to 25,9             6000      413,7   10000    689,5
