防爆压力开关的工作原理 　　

防爆压力开关是通过坚固的密封壳体将接线触点密闭在坚固空间中达到隔爆的效果。 　　
防爆压力开关工作原理为纯机械形变导致微动开关动作。当压力增加时，作用在不同的传感压力元器件(膜片、波纹管、活塞)产生形变，将向上移动，通过栏杆弹簧等机械结构，*终启动*上端的微动开关，使电信号输出，设定方式从功能原理上又分成连续位移型和力平衡型。防爆压力开关按原理可分为机械防爆压力开关和电子防爆压力开关，机械式中又分为普通的和密封型。
防爆压力开关的功能特点 　　
1. 防爆压力开关性能稳定可靠 　
2. 结构简单，无可拆卸部件 　
3. SPDT或DPDT输出 　　
4. 铸铝外壳，可选防爆 　　
5. 多种压力及电气接口可选 　　
6. 防爆压力开关具有控制功能; 　　
7. 防爆压力开关采用压力传感器; 　　
8. 开关信号可靠; 　　
9. 比机械压力开关精度高，响应快; 　　
10. 防爆压力开关便于现场安装设定和调试 　　
11. 全密封型快速干接点开关，带有端子盒 　　
12. 连续调节; 调节无死区，零点到满量程设定任意调整; 　　
13. 防爆压力开关适合各类工业现场能够理想的替代国外同类产品 　　
14. 多种不同类型的传感组件材料，包括焊接不锈钢膜片及波纹管。

P/N：J120-616-M540  压力范围48.3-344.7bar   303不锈钢活塞 氟橡胶密封圈  1/4NPTF过程接口 耐压 689.5bar

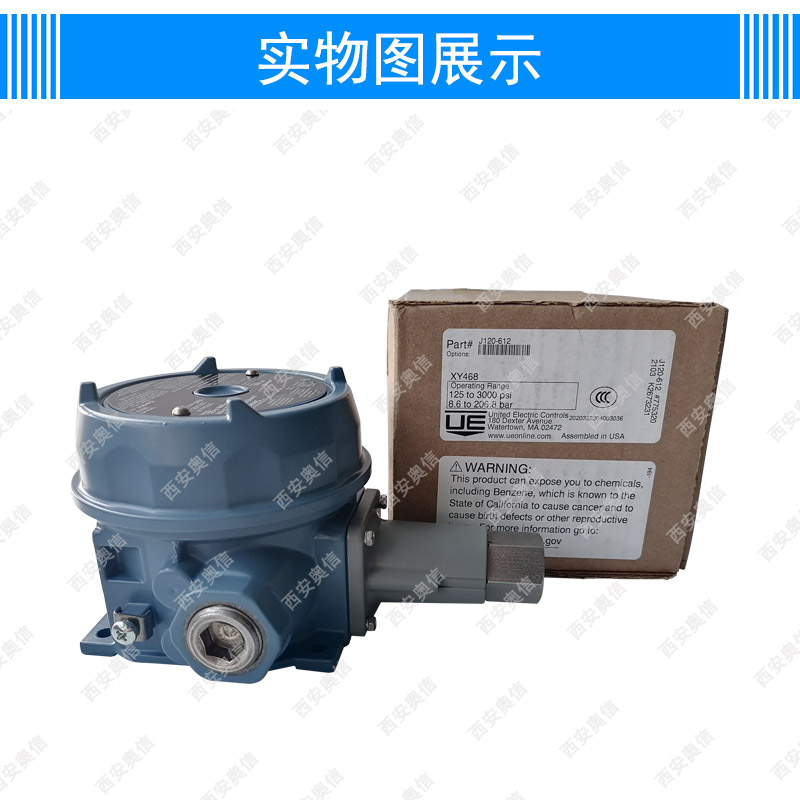

Exd防爆高压活塞压力开关
J120-612   J120-616
普通高压开关
H100-610   H100-612   H100-616
可选项
-1010 DPDT双刀双掷开关
J120-612-1010   J120-616-1010
H100-610-1010   H100-612-1010   H100-616-1010
-M540 氟橡胶膜片
J120-612-M540   J120-616-M540
H100-610-M540   H100-612-M540   H100-616-M540

UE 防爆压力开关*
UL注册:cULus*：温度: UL 873. UL1203，CSA C22.2 文件#E43374
压力: UL 508. UL 698. CSA C22.2 文件#E40857
级别Ⅰ.　1 & 2区. 组别 B. C和 D
级别Ⅱ.　1 & 2区.组别 E. F和 G
级别Ⅲ.　外壳形式 4X，7，9；IP66
CENELEC 防火结构.符合EN 50 014/50 018，EEx dⅡC T6 DEMKO*#02E 0212168
IS CENELEC：本质安全符合EN50 014，EN50 020，EEX iaⅡC T6(仅适用于M405选项，不包括CENELEC防火条款) DEMKO*#01E 0113749
SAA Ex dⅡT6. IP66. 级别Ⅰ.区域1，符合NACE MR-0175 (以171-193，483-493为准)
FM*. 3615及3600级别 (不是所有型号.参考选项M415的说明)
CE*，符合低电压规程（LVD）
CE*，符合压力设备规程（PED 97/23/EC）
