H122-S156B-M202压力开关双点防爆开关美国UE压力开

美国UE压力开关美国UE UE温度开关 UE差压开关 UE炉膛负压开关 UE高压开关 UE微压开关 H122-S156B-M202

栏目： UE压力开关
品牌：


发布时间：2022-07-25

产品介绍
技术参数

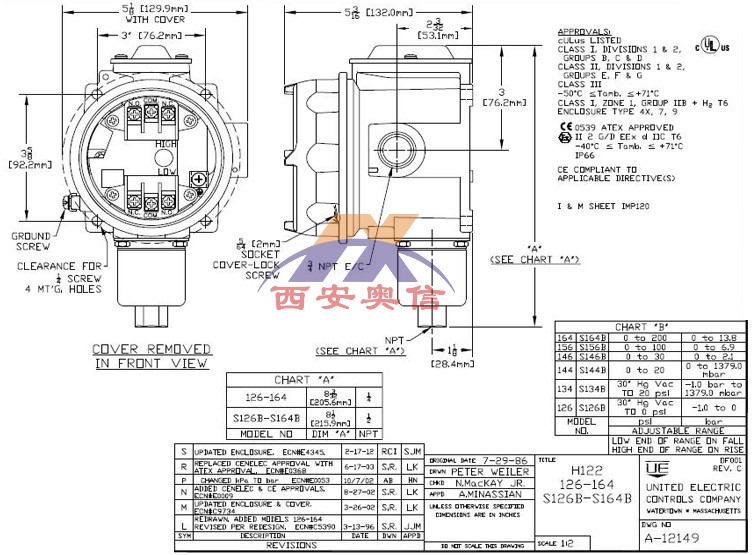

尺寸规格

UE 防爆压力开关*
UL注册:cULus*：温度: UL 873. UL1203，CSA C22.2 文件#E43374
压力: UL 508. UL 698. CSA C22.2 文件#E40857
级别Ⅰ.　1 & 2区. 组别 B. C和 D
级别Ⅱ.　1 & 2区.组别 E. F和 G
级别Ⅲ.　外壳形式 4X，7，9；IP66
CENELEC 防火结构.符合EN 50 014/50 018，EEx dⅡC T6 DEMKO*#02E 0212168
IS CENELEC：本质安全符合EN50 014，EN50 020，EEX iaⅡC T6(仅适用于M405选项，不包括CENELEC防火条款) DEMKO*#01E 0113749
SAA Ex dⅡT6. IP66. 级别Ⅰ.区域1，符合NACE MR-0175 (以171-193，483-493为准)
FM*. 3615及3600级别 (不是所有型号.参考选项M415的说明)
CE*，符合低电压规程（LVD）
CE*，符合压力设备规程（PED 97/23/EC）

产品应用

1.防爆压力开关广泛应用在石油、化工、冶金、电力、制糖、制药等各行业需要压力控制的场所，在自动化控制系统中起压力保护的作用。其中全焊接不锈钢膜片是目前应用多，可靠性的压力保护方式，全焊接模式能够有效的防止漏液和误动作;有较强的抗腐蚀性;金属波纹管式控制器广泛用于以上行业各种腐蚀气体和液体，能够做到比不锈钢膜片式更高的压力;橡胶膜片式控制器用于中性气体和液体介质。
2. 防爆压力开关可以广泛应用于石化、海上平台、水处理、医药、食品加工、造纸、电厂、煤气、矿业、生物、半导体、船舶、国防、管道等各个行业。当发生紧急情况时，防爆压力开关发出信号，保护设备，或者应用于一些执行机构如阀门前，或者元件如爆破片后，在存在危险的现场输出准确可靠的报警信号。

防爆现场可调压力开关 P/N：H122-S156B-M202 OPTIONS: M202 压力范围：0 to 6.9bar，耐压：125psi M20*1.5（两对触点设定值LL=80KPA）焊接316L不锈钢膜片

H121/H122型隔爆系列描述
一个/两个单刀双掷输出，环氧涂层外壳，外部可调，有参考刻度；一个电气接口

H122-S126B H122-S134B H122-S137B H122-S144B

H122-S152B H122-S156B H122-S164B

H121-S126B H121-S134B H121-S137B H121-S144B

H121-S152B H121-S156B H121-S164B
防爆压力开关的技术参数　　
1. 测量介质：对丁腈橡胶或316L不锈钢无腐蚀性的气体或液体　　
2. 外壳：压铸铝，环氧树脂涂层，带密封垫圈的外盖　　
3. 外壳等级：符合NEMA 4X要求　　
4. 设定点精度：±1% 　　
5. 切换差：分为可调和不可调两种(参考选型表数据) 　　
6. 重复性误差：<1% 　　
7. 压力接口：标准1/2NPTF内螺纹;可根据现场需要，特殊订制　　
8. 电气接口：1/2″NPTF螺纹接口，可根据现场需要，特殊订制　　
9. 开关输出：一个单刀双掷(SPDT)输出;可在调整范围内进行*分别设定;开关可接“常开型”或“常闭型” 　　
10. 环境温度：-40℃～+70℃ 　　
11. 环境湿度：5%～95% 　　
12. 使用寿命：100 0000次循环

H122-S156B-202压力范围

型号	可调整压力范围	死区	工作压力	接液材质	压力接口
H122-S126B	-1-0.1bar	6.8-20.3mbar	199.1mbar	316不锈钢波纹管	1/4NPTF
H122-S134B	-1--1.4bar	6.8-20.3mbar	1.4bar	316不锈钢波纹管	1/4NPTF
H122-S137B	37.3-199.1mbar	5.0-14.9mbar	199.1mbar	316不锈钢波纹管	1/4NPTF
H122-S144B	34.5mbar-1.4bar	6.9-20.7mbar	1.4bar	316不锈钢波纹管	1/4NPTF
H122-S152B	0.1-3.4bar	6.9-34.5mbar	3.4bar	316不锈钢波纹管	1/4NPTF
H122-S156B	0.1-6.9bar	13.8-41.4mbar	6.9bar	316不锈钢波纹管	1/4NPTF
H122-S164B	0.3-13.8bar	13.8-68.9mbar	13.8bar	316不锈钢波纹管	1/4NPTF
