防爆压力开关的工作原理 　　
防爆压力开关是通过坚固的密封壳体将接线触点密闭在坚固空间中达到隔爆的效果。 　　
防爆压力开关工作原理为纯机械形变导致微动开关动作。当压力增加时，作用在不同的传感压力元器件(膜片、波纹管、活塞)产生形变，将向上移动，通过栏杆弹簧等机械结构，*终启动*上端的微动开关，使电信号输出，设定方式从功能原理上又分成连续位移型和力平衡型。防爆压力开关按原理可分为机械防爆压力开关和电子防爆压力开关，机械式中又分为普通的和密封型。
防爆压力开关的技术参数 　　
1. 测量介质：对丁腈橡胶或316L不锈钢无腐蚀性的气体或液体 　　
2. 外壳：压铸铝，环氧树脂涂层，带密封垫圈的外盖 　　
3. 外壳等级：符合NEMA 4X要求 　　
4. 设定点精度：±1% 　　
5. 切换差：分为可调和不可调两种(参考选型表数据) 　　
6. 重复性误差：<1% 　　
7. 压力接口：标准1/2NPTF内螺纹;可根据现场需要，特殊订制 　　
8. 电气接口：1/2″NPTF螺纹接口，可根据现场需要，特殊订制 　　
9. 开关输出：一个单刀双掷(SPDT)输出;可在调整范围内进行*分别设定;开关可接“常开型”或“常闭型” 　　
10. 环境温度：-40℃～+70℃ 　　
11. 环境湿度：5%～95%

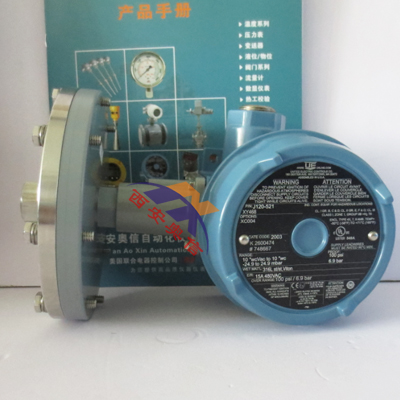

防爆压力开关 P/N：J120-521  OPTIONS: XC004   压力范围：-2.49Kpa-2.49Kpa，耐压：400psi     316不锈钢压力开关
美国UE炉膛压力开关316L不锈钢膜片
J120-520-XC004   J120-521-XC004    J120-522-XC004
J120-523-XC004   J120-524-XC004    J120-525-XC004
丁晴橡胶膜片
J120-520   J120-521   J120-522   J120-523   J120-524   J120-525
系列描述
压力开关 J120型：一个单刀双掷输出，环氧涂层外壳，外部可调，有参考刻度；一个电气接口
H121型：一个单刀双掷输出，环氧涂层外壳，外部可调，有参考刻度；一个电气接口
H122型：两个单刀双掷输出，环氧涂层外壳，外部可调，有参考刻度；一个电气接口
H122P型：两个单刀双掷输出，密封型开关，环氧涂层外壳，外部可调，有参考刻度；一个电气接口
差压开关 J120K型：一个单刀双掷输出，环氧涂层外壳，内部可调，无参考刻 度；二个电气接口
H121K型： 一个单刀双掷输出，环氧涂层外壳，外部可调，有参考刻度；一个电气接口
H122K型： 两个单刀双掷输出，环氧涂层外壳，外部可调，有参考刻度；一个电气接口

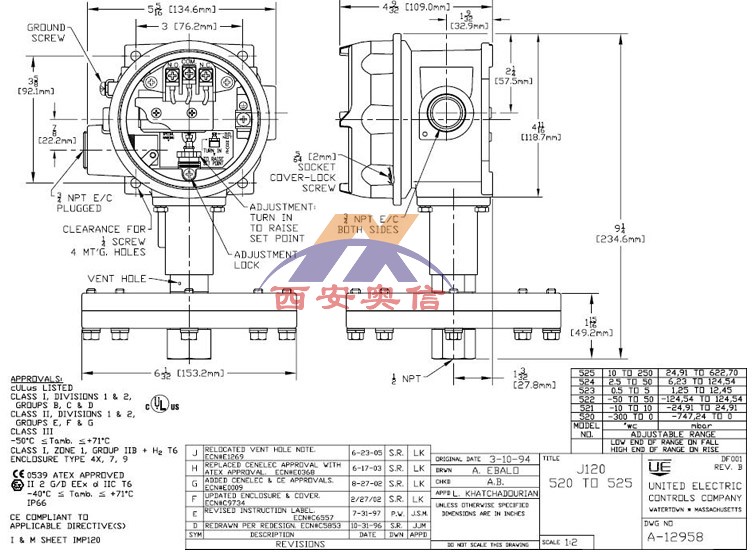

J120-521-XC004防爆压力开关测量压力范围
