美国UE开关J120-488防爆高压开关3.4-68.9bar
J120系列的应用与优势
120系列是工业开关的理想选择，适用于具有潜在爆炸可能或高腐蚀性环境的工作地点。这款通过SIL 2级*的开关支持各种压力、真空、压差和温度范围调节，并提供工业流程连接、湿材料和各种类型的传感器功能。通过其通用而灵活平台，可在工厂快速调整型号设定，如量程范围、工艺连接和触电容量等，以满足特殊工业需求。化工、石油化工、石油精炼加工、石油天然气和制药等行业的生产与运输都需要用到这款SIL*的120系列开关。
产品通过INMETRO*。标准产品*包括cULus、ATEX和IECEx。此外还通过了世界各地危险场所的适用性*；
通过1类第1、2种以及1区危险场所适用性*；
SIL-2级*开关；
单刀双掷或双刀双掷开关单输出，或单刀双掷开关双输出；
多种材料和传感器范围可供选择，包括焊接的不锈钢隔膜或波纹管传感器、镶嵌式传感器，以及可选配的适用于腐蚀性介质Hastelloy®和Monel®传感器材料；
提供防冻和热跟踪的温度保护型号；
提供各种量程范围的可调整型号；
拥有可内部或外部调整设定点；
双向电器接口开孔便于接线端子接线
可调节范围：
压力和真空度：30″Hg （英寸汞柱）真空至6000（磅力每平方英寸）（-1至414巴）
英寸水柱。300英寸真空水柱至250英寸压力水柱（-746.7至622.3毫巴）
压差：0.2 “wcd（英寸水柱差）至500 psi（磅差每平方英寸）（0.5毫巴至34.5毫巴）
温度：-85°C至343.3°C（-120°F至650°F）

J120-488美国UE防爆开关  压力设定范围3.4-68.9bar  *大压力2000Psi/137.9bar  耐压7000Psi/482.6bar
316L不锈钢膜片（可选哈氏合金C或蒙乃尔膜片）；氟橡胶（Viton）GLT 0型圈（可选Kalrea 乙丙烯或者是Aflas）； 316不锈钢1/2NPTF压力接口 （可选哈氏合金B或者C，蒙乃尔等材质） 0.06"感压孔，488及489 有一个316L不锈钢1/2NPTF压力接口
通用性能参数
储存温度：-65 to 160℉(-54～71℃)
环境温度：-58 to 160℉(-50 to 71℃)；
设定点重复性：压力型号483-494，为可调范围的±1.5%；
切换差：分为可调和不可调两种(参考选型表数据) 　
抗冲击：经10 毫秒、15G 冲击实验后，可重现设定点
抗振动：经2.5G、5—500Hz 振动实验后，可重现设定点
外壳：铝合金压铸壳体（Max.0.4%铜）；环氧树脂涂层；垫圈密封；前标为J，G，F 的开关具有内部设定点锁定功能；铝合金铭牌
外壳等级：外壳等级为4X。 Class I Division 1的开关外壳等级为7；ClassII Division 1开关外壳等级为9。IP66。
外壳防爆等级：Ex d II C T6。
膜片材质：焊接316L不锈钢
压力接口：1/2NPTF 可根据现场需要，特殊订制
开关输出：一个或两个单刀双掷（SPDT）输出；双开关可在调整范围内进行百分bai分别设定。
触电电气额定值：15A125/250/480 VAC（标准）开关可接“常开型”或“常闭型” 　
电器接口：两个3/4''NPT E/C;标准接线端子
设定点：双点和三点开关每个报警值间隔不得超过量程的30%。
使用寿命：100 0000次循环
J120-48X具体参数
型号      可调整设定范围                              死区                             zd压力               耐压**
Model   Adjustable Set Point Range        Deadband                         Over Range            Proof
       psi                    bar                  psi                 bar                   psi       bar           psi        bar
316L stainless steel diaphragm (optional Hastelloy® C or Monel®); Viton® GLT O-Ring (optional Kalrez® Silicone Ethylene Propylene or Aflas®); 316stainless steel 1/2” NPT (female) pressure connection (optional Hastelloy® C or Monel®) large 0.06” orifice for clean-out purposes. Models 188 and189 have a 316L stainless steel 1/2” NPT (female) pressure connection (NACE MR-0175 compliant)
483    1 to 20      01 to 14         0.3 to 2.5     207 to 1724 mbar    500       345       1000     68.9
484    2 to 50      01 to 34         0.3 to 3        207 to 2068 mbar    500       345       1000     68.9
485    4 to 100    03 to 69         0.5 to 6        345 to 4137 mbar 500       345       1000     68.9
486    8 to 200    06 to 138       1 to 11          01 to 08              500       345       1000     68.9
488    50 to 1000 34 to 689     25 to 125     17 to 86                 2000     1379     7000     482.6
489    250 to 3500 172 to 2413  50 to 300   34 to 207               4000      2758    7000     482.6

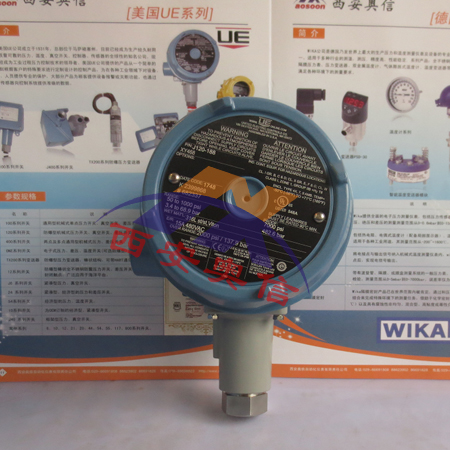

J120-488美国UE防爆压力开关 耐腐型压力开关
