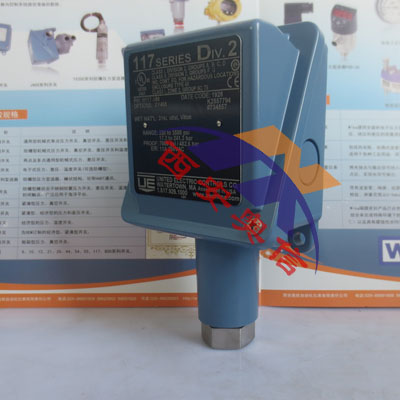

美国UE压力开关H117-190 ATEX本安压力开关

美国UE压力开关H117-190ATEX本安压力开关机械式压力开关

栏目： UE压力开关
品牌：


发布时间：2021-06-23

产品介绍
技术参数

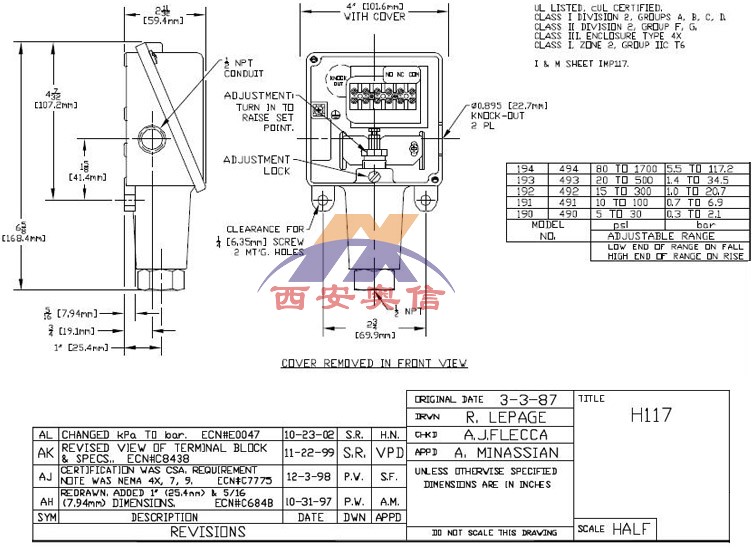

尺寸规格

产品描述
H117压力开关特点是封装型密封瞬时开关，终端模块连接及环氧涂层铝制外壳。在危险及腐蚀性气氛环境下，选择117系列是zui实用的，它结构小巧严紧，环氧涂层的外壳在恶劣苛刻环境下具有较强的抗腐性能。
本系列产品广泛应用在供水及污水处理装置、泵及造纸行业、食品及饮料厂行业、钢铁厂及铝厂、石油化工和医药行业。
产品特性
危险位置：可选ATEX或GOST
本质安全符合性
密封快速开关：SPDT或DPDT输出
焊接不锈钢膜片
可选传感器材料：腐蚀性介质
超低压范围
抛光不锈钢冲洗
安装传感器
工作原理
是当系统内压力高于或低于额定的安全压力时，感应器内碟片瞬时发生移动，通过连接导杆推动开关接头接通或断开，当压力降至或升额定的恢复值时，碟片瞬时复位，开关自动复位，或者简单的说是当被测压力超过额定值时，弹性元件的自由端产生位移，直接或经过比较后推动开关元件，改变开关元件的通断状态，达到控制被测压力的目的。压力开关采用的弹性元件有单圈弹簧管、膜片、膜盒及波纹管等。

H117-190 参数：焊接316不锈钢膜片，1/2"NPTF316不锈钢压力接口. 大尺寸0.72"清洁型感压口

量程压力范围

型号	可调整压力范围	死区	工作压力	耐压	接液材质	压力接口
H117-190	0.3-2.1bar	0.2-0.6bar	103.4bar	172.4bar	焊接316不锈钢膜片	1/2NPTF
H117-191	0.7-6.9bar	0.2-2.1bar	103.4bar	172.4bar	焊接316不锈钢膜片	1/2NPTF
H117-192	1.0-20.7bar	0.7-2.8bar	103.4bar	172.4bar	焊接316不锈钢膜片	1/2NPTF
H117-193	1.4-34.5bar	1.0-3.1bar	103.4bar	172.4bar	焊接316不锈钢膜片	1/2NPTF
H117-194	5.5-117.2bar	0.3-8.3bar	137.9bar	172.4bar	焊接316不锈钢膜片	1/2NPTF

本安型UE压力开关参数
设定点重复性：压力开关171-174型、218型、520-535型、560-564型、700-713型：可调范围 ±1%;183-194型. 358型. 361型. 376型. 483-494型. 565-567型: 可调范围±1 1/2%; 所有型号压力开关都是设定内部锁定
外壳压铸铝体带环氧涂层螺钉紧固
外壳等级符合NEMA 4X;IP65要求
开关输出一个单刀双掷(SPDT)封装型密封速动开关;可接成"常开型"或"常闭型"；双刀双掷 (DPDT) (选项1190/1195)
电额定值 11安培 125/250VAC; 5安培 28VDC; 1安培 48VDC; 1/2安培 125VDC; 金开关触点
电气连接 1/2"NPTF; 两个7/8"直径的冲孔
压力连接口 1/4"NPTF; 171-194型. 483-494型. 520-535型: 1/2"NPTF; 560-564型: 2"卫生级连接; 565-567型: 1 1/2"卫生级连接
美国UE压力开关*
CCC*
SIL2/SIL3*
UL注册:cULus*：温度: UL 873. UL1203，CSA C22.2 文件#E43374
压力: UL 508. UL 698. CSA C22.2 文件#E40857
级别Ⅰ.　1 & 2区. 组别 B. C和 D
级别Ⅱ.　1 & 2区.组别 E. F和 G
级别Ⅲ.　外壳形式 4X，7，9；IP66
FM*. 3615及3600级别 (不是所有型号.参考选项M415的说明)
CE*，符合低电压规程（LVD）
CE*，符合压力设备规程（PED 97/23/EC）
