UE开关H122P-612-1180双点防爆开关3C* 外部可调SIL2
应用领域
120系列产品满足了UL、CSA、FM及CENELEC等标准.可用于爆炸区域及强腐蚀气氛环境中.设备保护和人员安全等应用.
120系列可广泛地用于化工厂、炼油厂、钻井平台、输油管线以及煤粉、谷物尘埃区域.微压力传感器适用于加热炉通风、罐封系统及低气压管线等应用.
UE 防爆压力开关技术规范
存放温度 -54～71℃
温度限制 -50～71℃;36～39型，520～525型.701—705型为 -17～71℃；
环境温度每改变28℃，设定点典型漂移值小于全量程的1%；对于E121和E122型，小于2%；
设定点的重复性 温度开关为可调范围的±1%； 压力开关，50-55，S50B-S55B，126-164，S126B-S164B.171-174，270-274，358-376，520-535，560-564，701-705等型号为可调范围的±1%，450-559为可调范围的±0.5%；36-39，183-194，483-494，565-567，612-680 等型号为可调范围的±1.5%
抗冲击 经10毫秒、15G冲击实验后，可重现设定点
抗振动 经2.5G、5～500Hz振动实验后，可重现设定点
外 壳 铝合金（Max.0.4%铜）压铸壳体；环氧树脂涂层；垫圈密封；对前 标为J，C，F的开关具有内部设定点锁定功能；对前标为B、H、E的型号则带有抗干扰气密铝制刻度盒盖；铝合金铭牌
外壳等级 NEMA 4X；7；9；IP66；
开关输出 一个或两个单刀双掷(SPDT)输出；双开关可在整个范围内进行* 跨度的分别设定；开关可接成常开型或常闭型
电额定值 15A，125/250/480VAC
重量 3～8 磅;(因型号而异)
电器接口 3/4"NPT；标准接线端子；
压力接口 S50B-S55B，S126B-S164B，171-194，483-494，520-535等型号的接口为1/2"NPTF;560-564型为2"园盘卫生等级连接;565-567型为1 1/2"园盘卫生等级连接；其它型号为1/4" NPTF

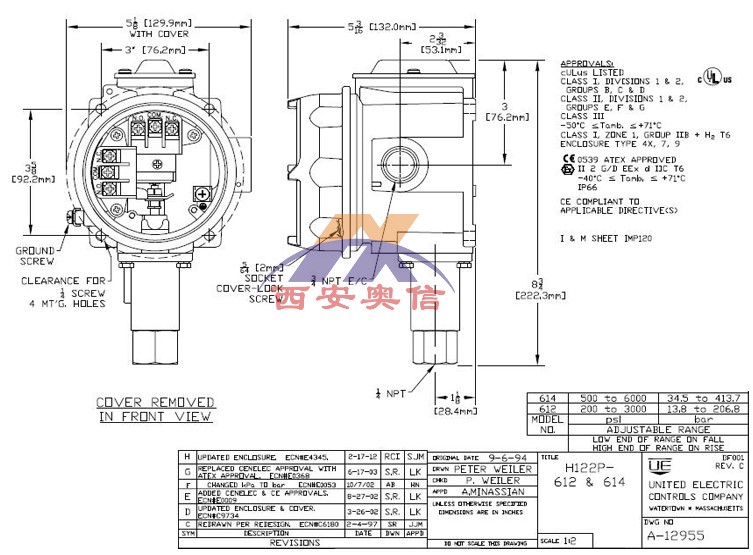

UE开关H122P-612-1180双点防爆开关3C* 外部可调SIL2   调压范围13.8-206.8bar 303不锈钢活塞 带丁腈橡胶密封圈  303不锈钢1/4NPTF压力接口  耐压689.5bar
120系列技术参数
存放温度 -54～71℃
温度限制 -50～71℃;36～39型，520～525型.701—705型为 -17～71℃；
环境温度每改变28℃，设定点典型漂移值小于全量程的1%；对于E121和E122型，小于2%；
设定点的重复性温度开关为可调范围的±1%；压力开关，50-55，S50B-S55B，126-164，S126B-S164B.171-174，270-274，358-376，520-535，560-564，701-705等型号为可调范围的±1%，450-559为可调范围的±0.5%；36-39，183-194，483-494，565-567，612-680 等型号为可调范围的±1.5%
抗冲击经10毫秒、15G冲击实验后，可重现设定点
抗振动经2.5G、5～500Hz振动实验后，可重现设定点
外壳铝合金（Max.0.4%铜）压铸壳体；环氧树脂涂层；垫圈密封；对前标为J，C，F的开关具有内部设定点锁定功能；对前标为B、H、E的型号则带有抗干扰气密铝制刻度盒盖；铝合金铭牌
外壳等级 NEMA 4X；7；9；IP66；
开关输出一个或两个单刀双掷（SPDT）输出；双开关可在整个范围内进行* 跨度的分别设定；开关可接成常开型或常闭型
UE 防爆压力开关*
UL注册:cULus*：温度: UL 873. UL1203，CSA C22.2 文件#E43374
压力: UL 508. UL 698. CSA C22.2 文件#E40857
级别Ⅰ.　1 & 2区. 组别 B. C和 D
级别Ⅱ.　1 & 2区.组别 E. F和 G
级别Ⅲ.　外壳形式 4X，7，9；IP66
CENELEC 防火结构.符合EN 50 014/50 018，EEx dⅡC T6 DEMKO*#02E 0212168
IS CENELEC：本质安全符合EN50 014，EN50 020，EEX iaⅡC T6(仅适用于M405选项，不包括CENELEC防火条款) DEMKO*#01E 0113749
SAA Ex dⅡT6. IP66. 级别Ⅰ.区域1，符合NACE MR-0175 (以171-193，483-493为准)
FM*. 3615及3600级别 (不是所有型号.参考选项M415的说明)
CE*，符合低电压规程（LVD）
CE*，符合压力设备规程（PED 97/23/EC）
压力测量范围：

UE开关H122P-612-1180双点防爆开关3C* 外部可调SIL2
