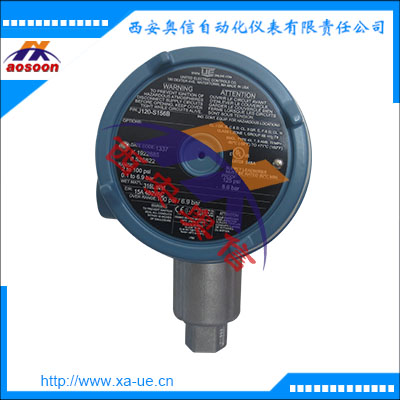

J120-612美国UE压力开关8.6-206.8bar防爆压力开关
应用领域
120系列产品满足了UL、CSA、FM及CENELEC等标准.可用于爆炸区域及强腐蚀气氛环境中.设备保护和人员安全等应用.
120系列可广泛地用于化工厂、炼油厂、钻井平台、输油管线以及煤粉、谷物尘埃区域.微压力传感器适用于加热炉通风、罐封系统及低气压管线等应用.
UE 防爆压力开关技术规范
存放温度 -54～71℃
温度限制 -50～71℃;36～39型，520～525型.701—705型为 -17～71℃；
环境温度每改变28℃，设定点典型漂移值小于全量程的1%；对于E121和E122型，小于2%；
设定点的重复性 温度开关为可调范围的±1%； 压力开关，50-55，S50B-S55B，126-164，S126B-S164B.171-174，270-274，358-376，520-535，560-564，701-705等型号为可调范围的±1%，450-559为可调范围的±0.5%；36-39，183-194，483-494，565-567，612-680 等型号为可调范围的±1.5%
抗冲击 经10毫秒、15G冲击实验后，可重现设定点
抗振动 经2.5G、5～500Hz振动实验后，可重现设定点
外 壳 铝合金（Max.0.4%铜）压铸壳体；环氧树脂涂层；垫圈密封；对前 标为J，C，F的开关具有内部设定点锁定功能；对前标为B、H、E的型号则带有抗干扰气密铝制刻度盒盖；铝合金铭牌
外壳等级 NEMA 4X；7；9；IP66；
开关输出 一个或两个单刀双掷(SPDT)输出；双开关可在整个范围内进行* 跨度的分别设定；开关可接成常开型或常闭型
电额定值 15A，125/250/480VAC
重量 3～8 磅;(因型号而异)
电器接口 3/4"NPT；标准接线端子；
压力接口 S50B-S55B，S126B-S164B，171-194，483-494，520-535等型号的接口为1/2"NPTF;560-564型为2"园盘卫生等级连接;565-567型为1 1/2"园盘卫生等级连接；其它型号为1/4" NPTF

J120-612美国UE压力开关8.6-206.8bar防爆压力开关 动作值设定范围8.6206.8bar  303不锈钢活塞 丁腈橡胶密封圈  1/4NPTF过程接口 耐压 689.5bar
防爆压力开关的技术参数
1. 测量介质：对丁腈橡胶或316L不锈钢无腐蚀性的气体或液体
2. 外壳：压铸铝，环氧树脂涂层，带密封垫圈的外盖
3. 外壳等级：符合NEMA 4X要求
4. 设定点精度：±1%
5. 切换差：分为可调和不可调两种(参考选型表数据)
6. 重复性误差：<1%
7. 压力接口：标准1/2NPTF内螺纹;可根据现场需要，特殊订制
8. 电气接口：1/2″NPTF螺纹接口，可根据现场需要，特殊订制
9. 开关输出：一个单刀双掷(SPDT)输出;可在调整范围内进行分别设定;开关可接“常开型”或“常闭型”
J120-612 J120-616压力测量范围：

J120-612美国UE压力开关8.6-206.8bar防爆压力开关

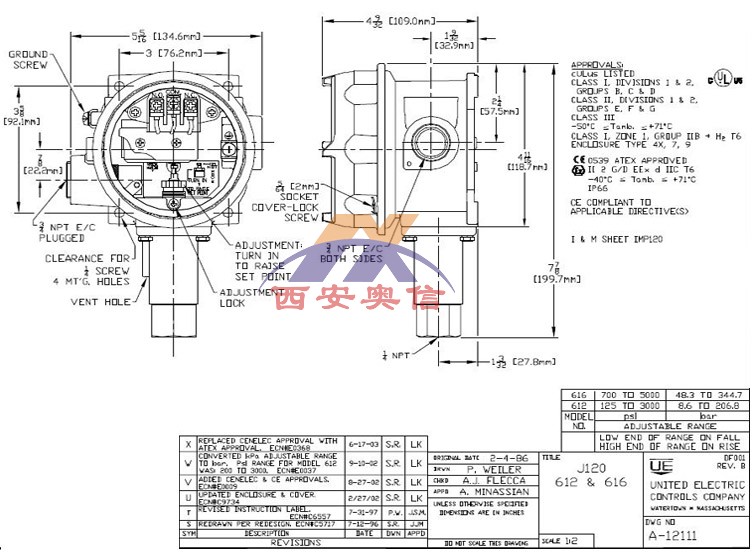

J120-612美国UE压力开关8.6-206.8bar防爆压力开关 尺寸图
