美国UE防爆压力开关H117-494 UE压力控制器

美国UE防爆压力开关 H117-494 UE压力控制器 UE压力开关

栏目： UE压力开关
品牌：


发布时间：2021-05-14

产品介绍
技术参数

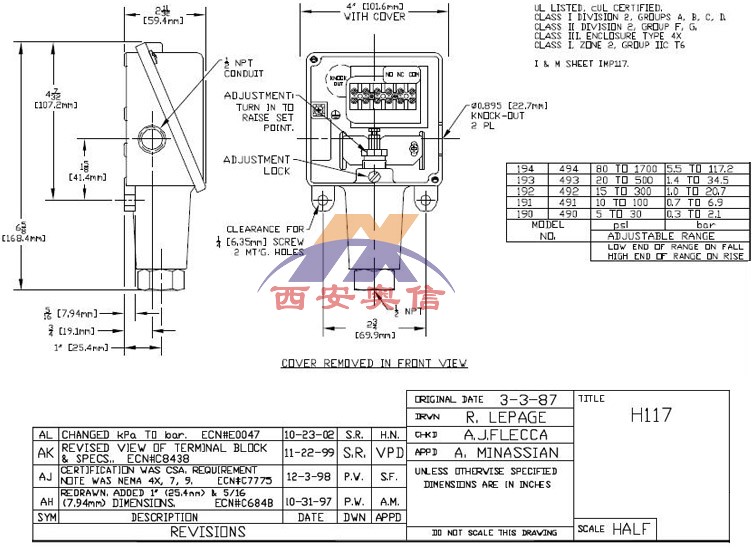

尺寸规格

117产品描述

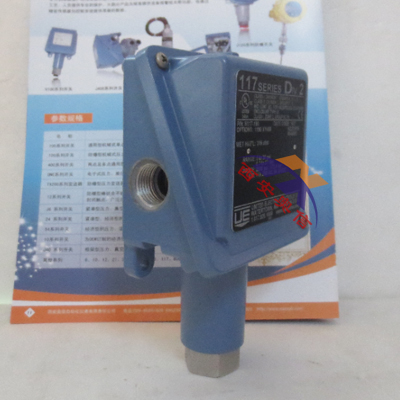

H117压力开关特点是封装型密封瞬时开关，终端模块连接及环氧涂层铝制外壳。在危险及腐蚀性气氛环境下，选择117系列是*实用的，它结构小巧严紧，环氧涂层的外壳在恶劣苛刻环境下具有较强的抗腐性能。
本系列产品广泛应用在供水及污水处理装置、泵及造纸行业、食品及饮料厂行业、钢铁厂及铝厂、石油化工和医药行业。
压力开关/差压开关/温度开关
危险场合型产品: 120系列 12系列 117系列
通用型开关: 100系列 400系列 J6系列 24系列 J21K系列
电子式开关：One系列开关，可带HART协议/输出4-20mA信号/带报警
美国UE开关的防护标准
NEMA防护等级是美国电气制造商协会工业控制装置和系统中的外壳防护标准。NEMA的防护标准除了防尘、防水之外，还包括防爆(IP代码只包括防尘和防水)。
NEMA 4X ：（水封、尘封、防腐蚀、室内或室外用外壳）：计划用于室内或室外，主要为了提供一定程度的保护，以防止腐蚀、飞扬粉尘和雨水、溅水、软管引出水、以及由于外部结冰引起的破坏。
NEMA 4X 相当于IP66 二者有什么区别？
NEMA 7X、NENA 9X（J120系列，针对于防爆开关）

H117-494 压力范围：2.2-117.2bar 回差：0.3-8.3bar 焊接316不锈钢膜片
压力开关选型须知
1.压力范围 2.Max压力 3.介质 4.是否防爆
遵循原则：
1.设定值在可调范围内
2.在可调范围中间1/3处性能*。
3.尽量不要选择在10%以下和90%以上
压力范围

型号	可调整压力范围	死区	工作压力	耐压	接液材质	压力接口
H117-490	0.3-2.1bar	0.2-0.6bar	103.4bar	172.4bar	焊接316不锈钢膜片	1/2NPTF
H117-491	0.7-6.9bar	0.2-2.1bar	103.4bar	172.4bar	焊接316不锈钢膜片	1/2NPTF
H117-492	1.0-20.7bar	0.7-2.8bar	103.4bar	172.4bar	焊接316不锈钢膜片	1/2NPTF
H117-493	1.4-34.5bar	1.0-3.1bar	103.4bar	172.4bar	焊接316不锈钢膜片	1/2NPTF
H117-494	5.5-117.2bar	0.3-8.3bar	137.9bar	172.4bar	焊接316不锈钢膜片	1/2NPTF

技术参数
存储温度：-65° to 160°F (-54 to 71°C)
环境温度：-40° 至160°F（-40）° 至71°C）；除型号520-525、540-548、700-706外：0至160°F（-18至71）°C）；设定值通常在50秒内移动不到量程的1%°F（28）°C）环境温度变化
设定点重复性：压力型号：171-174 218，,358-376型可调节压力的1%。540-543和700-706：+19可调整范围；183-194、544-548、483-494、565-567型：所有压力型上可调范围内设定点锁定的15%
抗冲击经10 毫秒、15G 冲击实验后，可重现设定点
抗振动经2.5G、5—500Hz 振动实验后，可重现设定点
外壳：铸铝合金压铸壳体；环氧树脂涂层；带密封垫的不锈钢抗干扰刻度盖卡紧螺丝。
外壳等级：符合NEMA 4X 要求
电气额定值：1 A 125/250 VAC电阻：5 A@28 VDC:1 A@48 VDC:1/2A 125 VDC开关触点
开关输出：一个SPDT密封速动开关；开关可采用常开或常闭接线：DPDT（选项1190/1195）
常用开关型号
SPDT压力开关
H117-490   H117-491   H117-492   H117-493   H117-494
DPDT双刀双掷压力开关
H117-490-1190   H117-491-1190 H117-492-1190   H117-494-1190    H117-494-1190
H117-490-1195   H117-491-1195 H117-492-1195   H117-494-1195    H117-494-1195
