工作原理
工作原理为纯机械形变导致微动开关动作。当压力增加时，作用在不同的传感压力元器件(膜片、波纹管、活塞)产生形变，将向上移动，通过栏杆弹簧等机械结构，启动上端的微动开关，使电信号输出，设定方式从功能原理上又分成连续位移型和力平衡型。

概要
100 系列压力及温度开关是性能价格比*好的系列开关，广泛应用于工业过程及OEM 用户，一体化的设计及外壳的形状结构使其更加坚固，接线更加方便。全天候系列开关有多种微动开关和多种过程接口的选择，以满足各种不同的需求。利用其自身的特性，100 系列广泛应用于热跟踪，防冻保护，过程装置（泵，压缩机），报警盘输入及火焰阻断系统。

美国UE E100-5BC-W050-XY468   E100型铜温包及毛细管，内部可调，有参考刻度；
E100-5BC 可调整设定范围 -28.9  to  26.7 ℃   *大温度54.4 ℃
温度开关插入杆直径3/8”  温包长度 5” 插入杆直径、温包长度不可更改，但是毛细管长度可根据现场工况更改长度。

性能特点
● 一个开关量信号输出
● 环氧树脂涂层和铸铝结构的
壳体满足NEMA 4X 的标准
● 设定点锁定防误操作
● 热追踪及防冻保护
● 耐压可达10000psi(689.5bar)
● 可调整范围
压力:30"Hg Vac 到 5000psi(-1 到344.7bar)
微压:300"wc 真空到250"wc 压力(-746.7 到622.3mbar)
差压:0.2"wcd 到500psid(0.5mbar 到34.5 bar)
温度:-180 到650 ℉(-117.8 到343.3 ℃)

UE 产品的优点
◆ 产品种类齐全
1/ 压力开关可调范围从-0.1 到62MPA
2/ 温度开关从-50到538摄氏度
3/ 差压开关的可调范围从-0.1 到3.45MPA
3/ 传感元件有膜片，波纹管，活塞3种形式
4/ 有特殊场所使用的开关，也有专为OEM用户设计的小型价格低廉开关
5/ 既有固定死区也有可调死区压力开关
6/ 部分机械式差压和温度开关可带现场指示
7/ 有2英寸压力接口防堵式开关也有卫生型平面膜片式开关

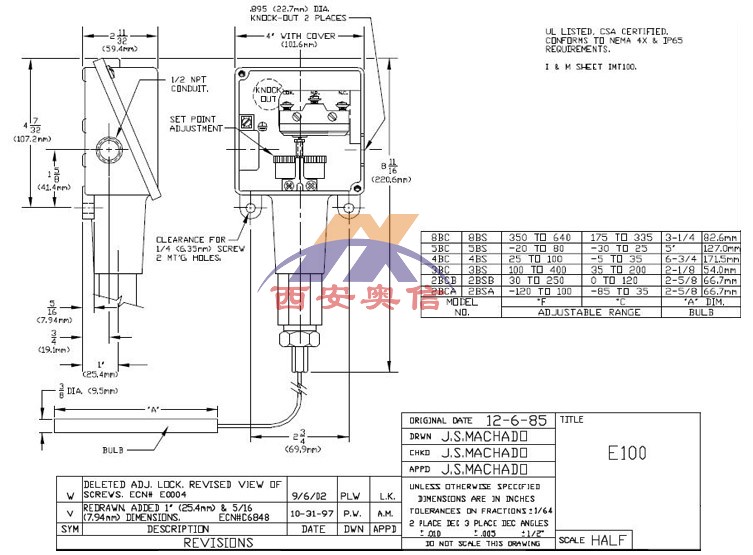

E100-2BCA    E100-2BCB   E100-3BC   E100-4BC   E100-5BC   E100-8BC  温度开关详细参数及测量范围：

实物图
