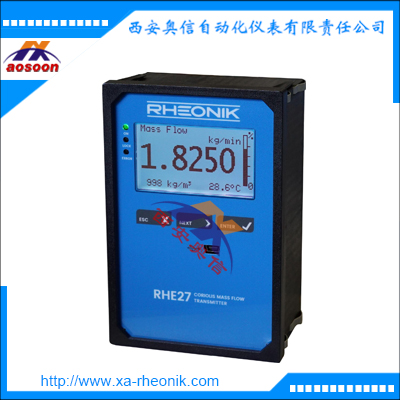

RHE27多功能盘装流量变送器雷奥尼克质量流量计
机架/表盘安装
与 RHM 传感器配套工作在危险区
可选择单位用于质量流量，体积流量，密度和温度
正向，反向和净累计对于体积流量和质量流量测量
两个可设定的脉冲/频率输出，可提供双通道脉冲输出
两个可设定的模拟量输出
两个可设定的开关状态输出
两个可设定的开关输入
模拟量输入用于压力补偿和密度信号
附加功能: 净油量, Baume/Brix含糖量, 固
体含量% , 浓度测量, 标况密度和标况体
积 (API MPMS Ch. 11)
通过 RTU 和 HART连接控制系统
贸易结算型号可配停工开关和液封点功能
简单用户通讯接口 – 带背光 LCD 液晶显示和3个操作摁键用于直观菜单设计
USB 接口用于快速服务和设定
内置 Assurance View® 诊断功能 – 应用 Assurance Factor® 技术简单发布测量状态和/或同时改变显示颜色
密码保护设定
配置文件的上传和下载
功耗低于 5 W
可选带锁定的前盖

RHE27多功能盘装流量变送器雷奥尼克质量流量计
应用
一般过程流量测量
批装和配比混合
原料给料和输送
贸易交接
优势
利用 Assurance View® 观察过程和测量状况
Assurance Factor® 维护
可以连接所有 Rheonik 的 RHM 质量流量传感器
快速简单的设定，使用 RHECom 软件
分离型电路提供安装方便
RHE27性能总览
外壳: IEC 61554 盘装式外壳。可选带锁前盖
防护等级: IP20 (前)。可选 IP54 带锁前盖
环境温度: -20°C … +60°C (-4°F … +140°F)

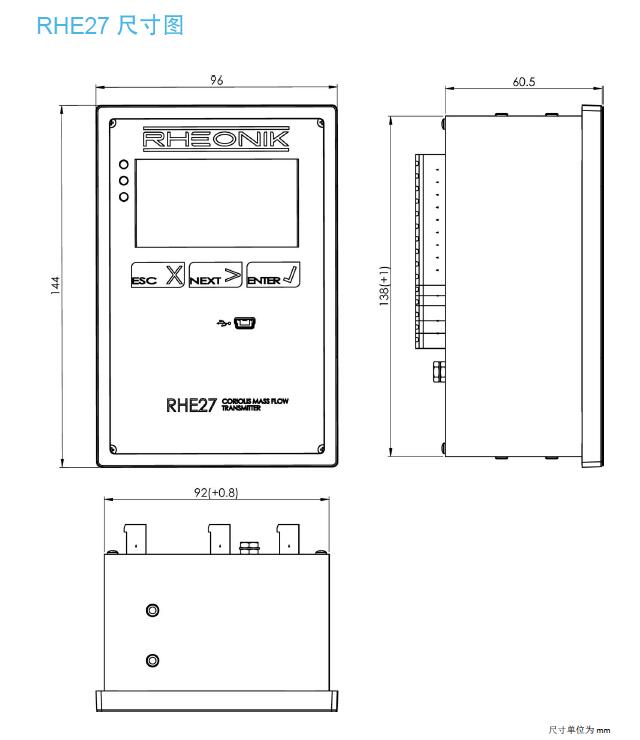

尺寸: 96mm x 144mm x 61/75mm
显示: 高对比度带背景光 LCD。屏幕在故障时会改变颜色
重量: 0.55kg / 1.2lb
操作: 3 x 前面板操作按键用于菜单的移动和设定
传感器连接: 插入式端子排。连接分离型传感器电缆长度可达 100m。
模拟量输出: 2 x 4-20mA 输出 (有源 / 无源) 符合 NAMUR NE-43
开关输出: 2 x 可设定的状态输出 (IEC 60946)
脉冲/频率输出: 2 x 可设定脉冲/频率输出 (IEC 60946) max 10 kHz
开关输入: 2 x 可设定控制输入 (IEC60946)
模拟量输入: 1 x 4 - 20mA 两线制模拟量输入用于压力或密度传感器
供电: 100-240 VAC +/- 10% (48 … 62 Hz) 5W 或者 12-24 VDC +/- 10% 4W
数字通讯: Modbus RTU (RS485)
Mini-USB 用于电脑连接 – 使用Rheonik RHECom 通讯软件
HART 叠加模拟信号
防爆区*:
ATEX/IEC: Ex II (1)G [Ex ia Ga] IIC – 用于 Ex i RHM 在 zone 01区 (RHE
在安全区)
ATEX: Ex II 3G Ex nA IIC T4 Gc – 用于 RHE 在 zone 2区 (RHE 必须安装
在 IP54 防护外壳中 – 请咨询工厂)
