美国UE开关在锅炉系统的应用H100-521西安奥信UE授权**资质齐全
UE（United Electric Controls）开关分为**机械式机电开关**、**电子式智能开关**两大类，按被测介质又分为**压力、差压、真空、温度开关**，大量用于工业报警、联锁、ESD 紧急停车保护。
电厂中 UE 开关以**机械式 SIL‑2 *压力 / 差压 / 真空 / 温度开关**为主，作为硬接线独立保护，不依赖 DCS，实现**报警、联锁、ETS 跳闸、锅炉 MFT 主燃料跳闸保护**，作为仪表系统失效的*后一道硬件保护。

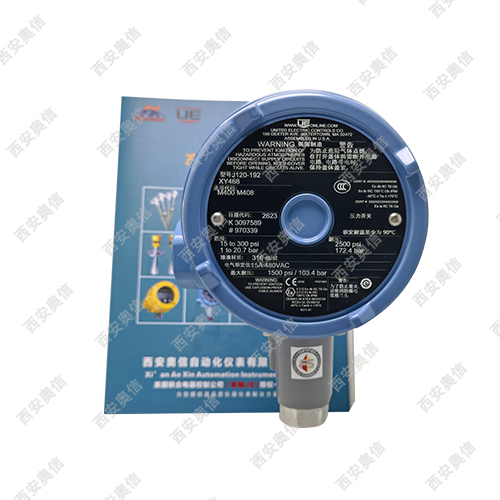

锅炉核心保护：炉膛压力、燃油 / 燃气压力、汽包给水、辅机风烟系统；主流型号：H100 系列（普通非防爆）、J120 隔爆防爆系列，SIL‑2 *机械式压力 / 差压开关，硬接点接入 MFT/BMS 锅炉主燃料跳闸回路，独立于变送器‑DCS，作为硬件*后保护。
一、基本工作原理
UE 机械式压力开关，无需供电： 介质压力作用在膜片 / 波纹管，产生位移，推动碟形弹簧瞬动机构，直接驱动微动开关，输出无源 SPDT 干接点，实现通断信号输出。
压力到达设定点：触点状态翻转，输出报警 / 跳闸信号；
压力恢复到复位点（死区），触点复位；
瞬动机构：动作干脆，不会出现触点抖动；
安全回路采用常闭 NC 接线（故障安全）：断线、开关损坏回路直接断开，触发 MFT 跳闸，符合锅炉 BMS/NFPA85 规范。
变送器：负责 DCS 显示、连续调节；UE 机械开关：硬保护跳闸，DCS 失电依然有效，二者互为冗余，不能互相替代电力规划设计。
二、锅炉系统主要测点、型号、作用
1、炉膛压力（锅炉*重要测点）
测点：炉膛压力高高、炉膛压力低低

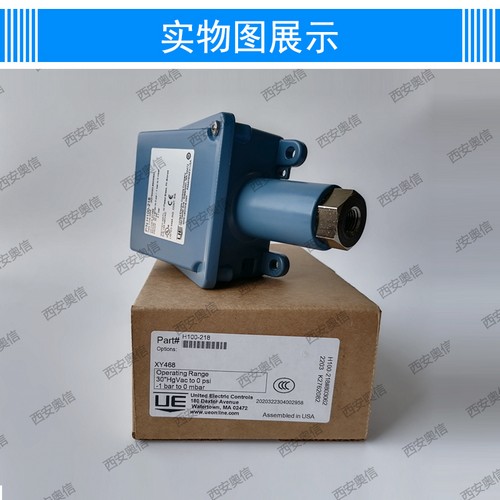

常用型号：H100‑521/522（微压 ±5kPa）；防爆区域 J120‑521
定值：高高 + 1.5~2.5kPa；低低‑1.5~‑2.5kPa
作用：
炉膛正压过高：防止炉膛、烟道撕裂外爆；
负压过大：防止炉膛内爆、灭火；
开关硬接点送入 MFT，触发主燃料跳闸 MFT，切断燃料；
工程规范：炉膛保护一般三取二冗余配置，避免单点误动 / 拒动电力规划设...。
2、燃油 / 燃气母管压力
测点：燃油压力低、燃气压力低 / 高高
型号：H100‑193；防爆场所 J120‑193 隔爆型
作用：
油压低：报警、联锁启备用油泵；压力过低直接 MFT，禁止点火，防止熄火爆燃；
燃气压力高高：防止超压；压力过低切断燃气，闭锁点火。
3、风烟辅机系统（送风机、引风机、密封风机）
密封风机出口压力低：压力低报警，联锁启备用风机；防止炉烟外窜；
空预器差压开关：监视空预器堵塞，差压高报警；
一次风母管压力低：保护制粉系统，压力过低闭锁磨煤机启动。
4、汽包及给水系统
给水母管压力低：压力低报警，联锁备用给水泵；压力过低参与 MFT 逻辑；
除氧器压力开关：超压报警、安全阀联锁；
5、锅炉油站（磨煤机油站、引风机油站）
润滑油压力低报警、低低联锁跳辅机，和汽轮机润滑油逻辑类似。
