美国UE开关H100-361-1010双刀双掷1.4-20.7bar 316L膜片DPDT
SPDT与DPDT接线差异
‌端子数量‌
‌SPDT（单刀双掷）‌：3个端子（1个公共端COM、1个常开NO、1个常闭NC）‌
‌DPDT（双刀双掷）‌：6个端子（2组独立触点，每组含1个COM、1个NO、1个NC）‌
‌功能差异‌
‌SPDT‌：输出单组开关信号，控制1台设备（如电机启停）‌
H100-358   H100-361   H100-376
‌DPDT‌：输出两组独立信号，可同时控制2台设备或实现双路切换（如电机正反转）‌

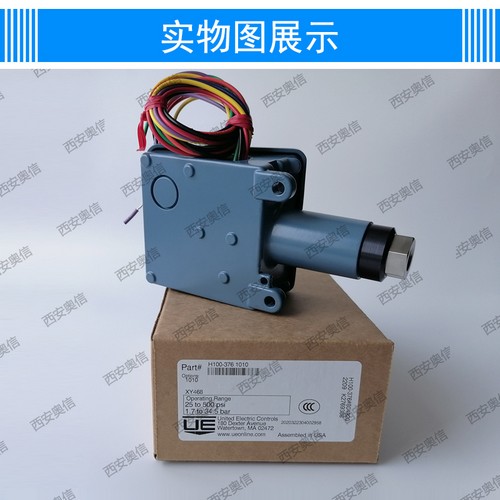

H100-358-1010    H100-361-1010   H100-376-1010
‌设定点调试

• 5/8” 开口扳手• 1/4”扳手• 3/16”扳手• 螺丝刀
请遵循以下设定点程序。不要随意调整工厂设定好的间隙。间隙是出厂设置的，对开关的功能至关重要。如果柱塞螺钉被意外调整，请咨询*商西安奥信。
❶ 拆下盖板。松开十字螺丝调节锁。
❷ 调节设定点，顺时针转动 5/8”六角调节螺丝可调高设定点，逆时针则可调低。调节螺丝的松紧度可通过拧紧螺丝上的调节锁来加大。（见图 1）。控制装置带有未经校准的参考刻度盘，用于指示高、低、中范围设置。进行调节时，不得超过铭牌所示额定耐压限制，否则可能造成设定点漂移。
技术参数

膜片材质： 316L不锈钢波纹管，焊接结构
压力接口：1/4NPTF
可调量程：1.0-13.8bar（可调范围±1%）
开关信号：SPDT单刀双掷
电气接口：1/2NPTF
外壳材质：铸铝壳体，环氧树脂防腐涂层
防护等级：IP66
存储温度 -65 to 160℉(-54—71℃)
环境温度 -40 to 160℉(-40 to 71℃)；
M408：CCC*，*强制性产品*。
1010：双刀双掷DPDT开关量输出
抗冲击 经10 毫秒、15G 冲击实验后，可重现设定点
抗振动 经2.5G、5—500Hz 振动实验后，可重现设定点
开关输出 一个单刀双掷（SPDT）快速动作开关；可接成“常开型”或“常闭型”
美国UE H100-358/361/376-M408-XY468 焊接316L不锈钢波纹管，1/4”压力接口

型号	可调整压力范围	死区	工作压力	耐压	接液材质	压力接口
H100-358	1.0-13.8 bar	0.1-0.2 bar	13.8 bar	55.2 bar	焊接316L	1/4”NPTF
H100-361	1.4-20.7 bar	0.1-0.3 bar	20.7 bar	55.2 bar	焊接316L	1/4”NPTF
H100-376	1.7-34.5 bar	0.1-0.3 bar	34.5 bar	55.2 bar	焊接316L	1/4”NPTF
