雷达液位计高频雷达物位计30米液位变送器
产品介绍

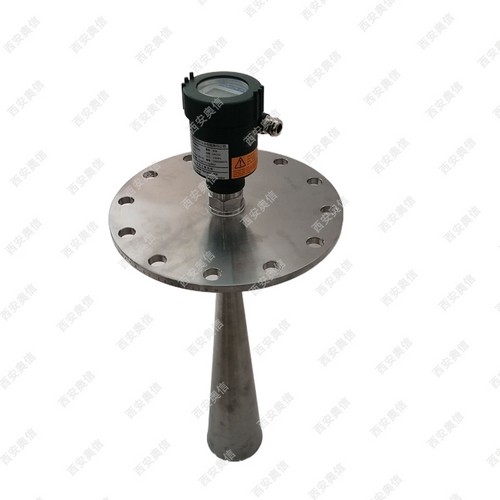

  AXLD803天线式雷达液位计属于通用型雷达液位计，它基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲在空间以光速传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。
一、核心原理（飞行时间法 TOF）
发射：天线向液面发射 6GHz / 26GHz / 80GHz 微波脉冲。
反射：微波遇液面（介电常数突变）反射。
接收：同一天线接收回波。
计算：测时间差 Δt，按 距离 = (光速 × Δt) / 2 算出天线到液面距离。
液位换算：液位高度 = 安装高度 − 测量距离。
关键优势：
微波以光速传播，不受温度、压力、蒸汽、粉尘干扰。
非接触、耐高低温、耐强腐蚀、防爆。
精度高（±1mm~±10mm）、量程远（≤70m）。
二、天线类型与选型
1. 喇叭口天线（*常用）
结构：金属喇叭，波束角 6°~15°。
特点：方向性强、抗干扰、耐高温（-40℃~200℃）、高压（≤40bar）。
适用：大型储罐、原油 / 化工品、高温高压、易结晶介质。
2. 杆式（棒式）天线
结构：不锈钢 / PTFE 包覆杆，波束角 20°~30°。
特点：体积小、防挂料、适配小口径（DN50）。
适用：小型反应釜、搅拌罐、腐蚀性介质。
3. 透镜天线（80GHz 高频）
结构：PTFE 透镜聚焦，波束角 ≤3°、盲区极小（50~150mm）。
特点：抗干扰极强、精度高、防挂料。
适用：小罐体、搅拌罐、复杂内构件、高精度场景。
4. 缆式天线
结构：柔性缆绳，*长 30m。
适用：超高储罐、低介电介质（轻油、颗粒）。
三、技术类型
脉冲雷达（主流）
二线制 24V、低功耗、本质安全。
精度 ±5mm~±10mm、量程 ≤30m。
适用：绝大多数工业场景。
调频连续波（FMCW）
四线制、精度更高（±1mm）、量程 ≤70m。
适用：超高精度、大型储罐、固体料位。
四、主要特点
✅ 非接触测量：不接触介质、耐强腐蚀、防粘稠、无堵塞
✅ *工况适应性：-196℃~250℃、真空～40bar、强蒸汽 / 粉尘 / 泡沫
✅ 高精度：±1mm~±10mm、长期稳定免校准
✅ 适用广：液体 / 浆料 / 固体颗粒、低 / 高介电常数介质
✅ 输出丰富：4–20mA、HART、RS485、继电器、防爆（Exd IICT6）
五、典型应用
石油化工：原油 / 成品油 / 酸碱溶剂储罐、反应釜、高压分离器
化工：易结晶 / 易挥发 / 强腐蚀介质、高温聚合釜
食品制药：卫生级储罐、糖浆、牛奶、药液（GMP/FDA）
电力冶金：灰浆池、脱硫塔、高炉料位、高温水舱
*水利：污水池、污泥浓缩池、河道、水库
其他：LNG 低温储罐、颗粒 / 粉料料位、防爆危险区
技术参数
测量范围：30米/70米
过程连接： 螺纹、法兰
介质温度： -40～250℃
过程压力： 常压
精 度： ±10mm
频率范围： 26GHz
防爆等级： ExibⅡC T6 Gb
信号输出： 4...20mA/HART(两线/四线) RS485/Modbus
