安装注意事项

•  平头螺丝刀• 锤子（备用接线敲出工具）• 活动扳手
1.将本设备安装在冲击、振动、温度波动等环境因素均*小的位置。请勿将本设备安装在环境温度超过铭牌所示限制的位置。
2.本设备安装方式需保证可避免湿气进入其外壳。建议垂直安装。
3.务必使用扳手对就地安装的直插杆六角螺纹头处予以固定。请勿通过转动本产品外壳的方式拧紧连接，否则将造成传感器受损或焊接点强度受损。
4.避免在将毛细管折弯或打圈时半径小于 1/2”。在毛细管末端附近予以折弯时需多加小心。
5.对于交付时配备有外置手动重置按钮的型号，请确保在重置按钮处留下充足操作空间，以便操作员能重启控制器。
接线注意事项
进行本设备接线之前，需断开所有供电线路。请按照所在地的当地和*电气规范进行接线。*大建议接线尺寸规格为14 AWG，现场接线端子建议紧固扭矩为 7 到 17 IN-LBS。
使用中请勿超过铭牌所示额定电气规格。使开关超载将导致故障，甚至*运行周期便会出现故障。
确保电气套管入口正确密封，以防止湿气侵入。
需保证接线足够松弛（见图 1），避免影响进行设置调节时的开关动作。安装时，确保接线不接触外壳。
接线步骤
❶ 拆下固定盖板和密封垫圈的两个螺钉。
❷ 外壳右侧提供有一个 3/4” NPT 套管连接口。外壳左侧和背面有两个直径 7/8” 的半预开孔。可使用螺丝刀和锤子轻松撬掉孔中堵板。
❸ 将套管连接至外壳，将接线连接至端子，注意遵守当地和*电气规范。 三个开关端子标注清晰，分别为“共用”、“常开”和“常闭”。将接线从外壳背面穿入，引至端子处。（见图 1）

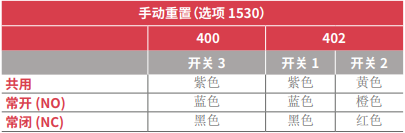

提供有接地螺钉和夹子（压有符号），已通过 35 lb.拉力测试。在可选的可调死区开关（选项 1520）上，确保接线不会干扰调节轮。如随附提供有引线，则其颜色编码含义如下：

设定点调试
• 平头螺丝刀
如要调节和重新校准设定点，将温包或直插杆插入校准过的恒温槽中。让温度稳定 10 分钟。

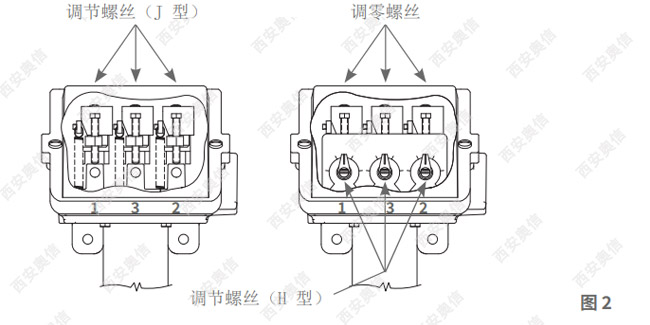

“B”型和“E”型控制器有一个内部校准刻度盘和指针，“C”型和“F”型有一个内部调节螺丝（见图 2）。
C400 和 F400 型号
❶ 拆下盖板。
❷ 调节设定点，顺时针转动调节螺丝可调高设定点，逆时针可调低设定点。 进行调节时，不得超过铭牌所示*大额定温度，否则可能造成设定点漂移。
C402、C403、F402 & F403 型
❶ 拆下盖板。
❷ 调节设定点，顺时针转动调节螺丝可调高设定点，逆时针可调低设定点。 进行调节时，不得超过铭牌所示*大额定温度，否则可能造成设定点漂移。注：在 C402 和 F402 型号上，可将开关 #1或 #2 设置为*高设定点。在 C403 和 F403 型号上，中间开关（开关 #3）必须始终是*高设定点。
❸ 开关可一同设定或单独设定，*高可设定为量程的 *。
B400、B402、E400、E402 和 E403 型号
❶ 拆下盖板。
❷ 转动调节螺丝，带动指针指向刻度盘上的目标值，以调节设定点（见图 2）。 型号刻度盘分度可参见产品数据表。注：设备已在出厂时校准，可保证在刻度盘中点时获得*大*度。注：在 B402和 E402 型号上，可将开关 #1 或 #2 设置为*高设定点。在E403 型号上，中间开关（开关 #3）必须始终是*高设定点。
❸ 开关可一同设定或单独设定，*高可设定为量程的 *。
❹ 如需重新校准，将温包或直插杆插入校准过的恒温槽中。 按照第 2 步中的说明操作，直到开关转换。如果在刻度盘上选择的每个设定点与温度读数不匹配，顺时针转动调零螺丝（见图 2）提高温度或逆时针转动降低温度，直到温度匹配。
