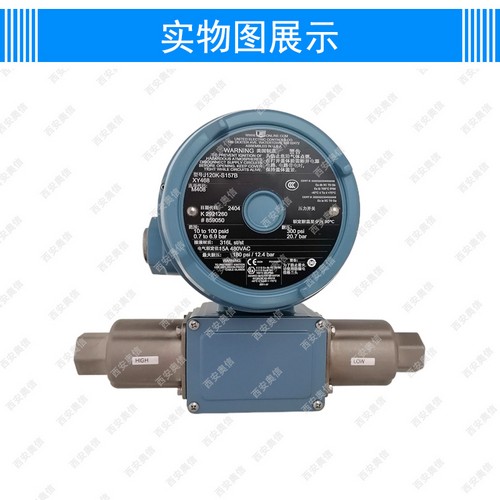

美国UE防爆差压开关J120K系列防爆差压控制器J120K-S147B
UE差压开关是由美国联合电器控制公司生产的工业压力控制仪器，主要应用于石油、化工、冶金、电力、制糖、制药等行业的设备压力控制场景。其核心结构由两个膜盒腔组成，高压腔与低压腔的压差驱动感压膜片形变，通过栏杆弹簧触发微动开关输出电信号，支持气体或液体介质压差控制。

120系列概述
1、本产品使用不当可能导致爆炸以及人员受伤。安装本设备之前，必须完整且仔细地阅读产品的说明文件。
2、安装之前，需核实所选购传感器型号与其传感器和接液部件所接触工艺介质之间的兼容性。
3、120 系列适用于 CLASS I，DIV. 1，GROUPS B、C、D 场所；CLASS II，DIV. 1，GROUPS E、F、G 场所；CLASS III 危险场所。外壳类型 4X，IP66。环境温度范围 -50°C (-58°F) 到71°C (160°F)。
4、ATEX 和 IEC 具体使用条件：防火连接的尺寸规格不同于EN 60079-1/IEC 60079-1 第 2 部分表 1 中规定的*小值或*大值。压力操作开关需携带 X 标记，且防火连接的尺寸规格如下：
  ❶120 系列各型• 激活柱塞到调节螺栓的孔隙连接：*小长度1.140 in/28.96 mm，*大环状间隙 0.0039in/0.099 mm。• 柱塞导轨与外壳之间的螺纹连接：*小 8 ½ 全啮合螺纹。• 盖板与外壳之间的螺纹连接：*小 7 ½ 全啮合螺纹。
  ❷ 121 系列及 122 系列各型• 激活柱塞到外壳的孔隙连接：*小长度 1.000 in/25.40 mm，*大环状间隙0.0030 in/0.076 mm。• 调节轴到轴的孔隙连接：*小长度1.050 in/26.67 mm，*大环状间隙0.0035 in/0.089 mm。• 盖板与外壳之间的螺纹连接：*小 7 ½ 全啮合螺纹。
5、ATEX 和 IEC 具体使用条件：外壳含铝。必须注意避免因撞击或摩擦导致的起火危险。该产品不含任何可现场更换部件。替换任何部件均将导致机构*失效，并破坏针对 CLASS I,DIV.1 场所的适用性。
6、为避免引燃危险气体环境，请在拆开前断开供电线路。电路带电情况下务必保证盖子拧紧。
7、禁止对交付后的设备进行改造或修改。如有必要予以改造，须首先咨询*商西安奥信。
120系列差压开关型号表
J120K-S147B J120K-S157B J120K-147 J120K-157 J120K-367 J120K-36 J120K-37 J120K-38  J120K-39  J120K-455 J120K-456 J120K-457 J120K-559 J120K-540 J120K-541 J120K-542 J120K-543 J120K-545  J120K-546 J120K-547 J120K-548  H121K-S147B H121K-S157B H121K-147 H121K-157 H121K-456 H121K-457 H121K-559 H122K-S147B H122K-S157B H122K-147 H122K-157 H122K-456 H122K-457 H122K-559

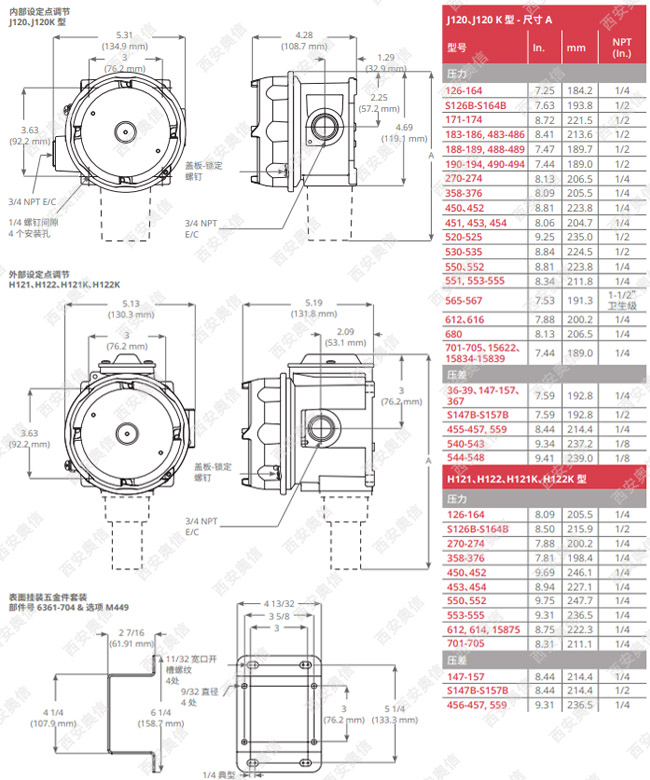

美国UE120系列产品尺寸图

美国UE防爆差压开关J120K系列防爆差压控制器J120K-S147B
