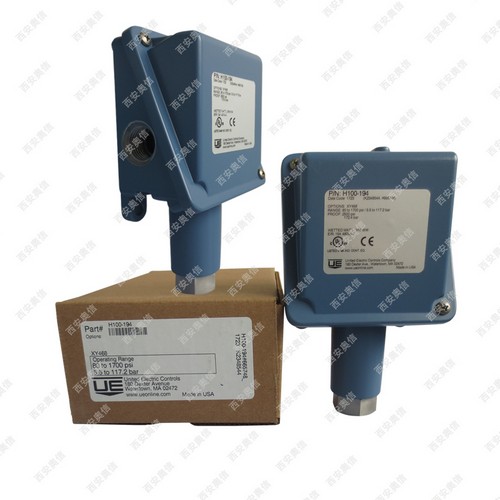

安装
• 活动扳手• 螺丝刀• 锤子（备用接线敲出工具）
1、将本设备安装在冲击、振动、温度波动等环境因素均*小的位置。请勿将本设备安装在环境温度超过铭牌所示限制的位置。
2、本设备安装方式需保证可避免湿气进入其外壳。建议垂直安装。
3、如果预期将出现大幅压力波动，请考虑使用压力缓冲装置。对于压力开关产品，可以通过压力端口直接安装。压力连接的螺母务必使用扳手予以紧固。请勿通过转动本产品外壳的方式拧紧连接，否则将造成传感器受损或焊接点强度受损。
4、本产品的压差型号安装时应在高压侧和低压侧连接螺母处使用扳手予以紧固，或首先安装固定到坚固支架上，然后连接高压和低压连接口。控制单元既可使用外壳两侧安装条固定在结构表面，也可通过压力端口来安装固定在硬质管道中。
5、对于交付时配备有外置手动重置按钮的型号，请确保在重置按钮处留下充足操作空间，以便操作员能重启控制器。
设定点调试
• 5/8” 开口扳手• 1/4”扳手• 3/16”扳手• 螺丝刀
请遵循以下设定点程序。不要随意调整工厂设定好的间隙。间隙是出厂设置的，对开关的功能至关重要。如果柱塞螺钉被意外调整，请咨询*商西安奥信。
❶ 拆下盖板。松开十字螺丝调节锁。

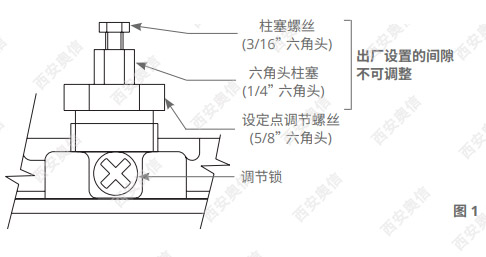

❷ 调节设定点，顺时针转动 5/8”六角调节螺丝可调高设定点，逆时针则可调低。调节螺丝的松紧度可通过拧紧螺丝上的调节锁来加大。（见图 1）。控制装置带有未经校准的参考刻度盘，用于指示高、低、中范围设置。进行调节时，不得超过铭牌所示额定耐压限制，否则可能造成设定点漂移。

接线注意事项
进行本设备接线之前，需断开所有供电线路。请按照所在地的当地和*电气规范进行接线。*大建议接线尺寸规格为14 AWG，现场接线端子建议紧固扭矩为 7 到 17 IN-LBS。
使用中请勿超过铭牌所示额定电气规格。使开关超载将导致故障，甚至*运行周期便会出现故障。
确保电气套管入口正确密封，以防止湿气侵入。

接线步骤
❶ 拆下固定盖板和密封垫圈的两个螺钉。
❷ 外壳的左上处提供有一个 1/2” NPT 套管连接口。外壳侧面和背面有两个直径 7/8”的半预开孔（见尺寸图）。可使用螺丝刀和锤子轻松撬掉孔中堵板。三个开关端子标注清晰，分别为“共用”、“常开”和“常闭”。

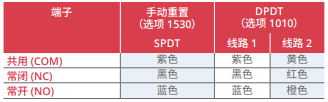

如果随附提供有引线，则其颜色编码含义如下：

提供有接地螺钉和夹子（压有符号），已通过 35 lb. 拉力测试。应保持接线尽量短，以避免对柱塞（或可选配的调整差压的开关轴）造成干扰。

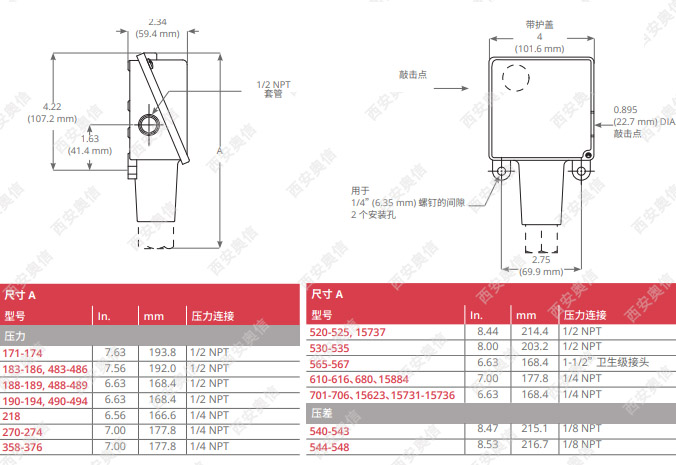

尺寸图
