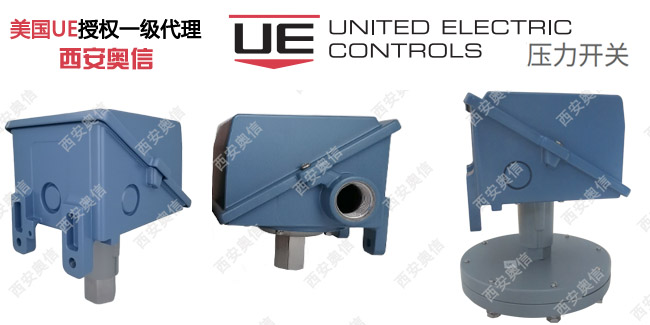

400系列性能特点
提供符合ATEX和EAC标准的安全合规性选项

拥有为满足4X型外壳的要求而开发的环氧树脂涂层外壳

单点、双点或三点输出选择均可在*的量程范围内独立输出

包括死区可调型在内的所有型号均有较宽的量程范围，配有内部参考刻度和死区可调。
技术参数
设定点重复性 ：126-376，520-535,540-547,570-572，S126-S164B 型：为可调范围的±2%；440-457，550-559 型：为可调范围的±1%；610-614 型为可调范围的±3%
抗冲击：经10 毫秒、15G 冲击实验后，可重现设定点抗振动 经2.5G、5—500Hz 振动实验后，可重现设定点
外壳：压铸铝合金压铸壳体；环氧树脂涂层；垫圈密封；卡紧螺丝。
外壳等级：符合NEMA 4X 要求。开关输出 一个、两个或三个单刀双掷（SPDT）输出；可在调整范围内进行*分别设定；521-524，531-534 型：50%；520，525，530，535，570-572 型：30%；开关可接成“常开型”或“常闭型”触点
电气额定值：15A，125/250/480VAC，电器开关用于直流电源，触点容量将会变小。
重量 ：3—7.5 磅；（因型号而异）
电器接口 ：1 个3/4"NPT,两个7/8"直径的敲出孔
压力接口：所有型号都是1/4"NPTF 接口，除了S126B-S164B 型和520-535 型是1/2"NPFT；540-547型是1/8"NPTF
安装
• 平头螺丝刀• 锤子（备用接线敲出工具）• 活动扳手
1、将本设备安装在冲击、振动、温度波动等环境因素均*小的位置。请勿将本设备安装在环境温度超过铭牌所示限制的位置。
2、本设备安装方式需保证可避免湿气进入其外壳。建议垂直安装。
3、如果预期将出现大幅压力波动，请考虑使用压力缓冲装置。
4、对于压力开关产品，可以通过压力端口直接安装。压力连接的螺母务必使用扳手予以紧固。请勿通过转动本产品外壳的方式拧紧连接，否则将造成传感器受损或焊接点强度受损。
5、本产品的压差型号安装时应在高压侧和低压侧连接螺母处使用扳手予以紧固，或首先安装固定到坚固支架上，然后连接高压和低压连接口。通过外壳上的 (2) 1/4” 螺钉间隙孔或通过 NPT 压力连接直接安装到刚性管道上。
6、对于交付时配备有外置手动重置按钮的型号，请确保在重置按钮处留下充足操作空间，以便操作员能重启控制器。

接线注意事项
进行本设备接线之前，需断开所有供电线路。请按照所在地的当地和*电气规范进行接线。*大建议接线尺寸规格为14 AWG，现场接线端子建议紧固扭矩为 7 到 17 IN-LBS。
使用中请勿超过铭牌所示额定电气规格。
使开关超载将导致故障，甚至*运行周期便会出现故障。确保电气套管入口正确密封，以防止湿气侵入。
接线步骤
❶ 拆下固定盖板和密封垫圈的两个螺钉。
❷ 外壳右侧提供有一个 3/4” NPT 套管连接口。 外壳左侧和背面有两个直径 7/8” 的半预开孔。可使用螺丝刀和锤子轻松撬掉孔中堵板。

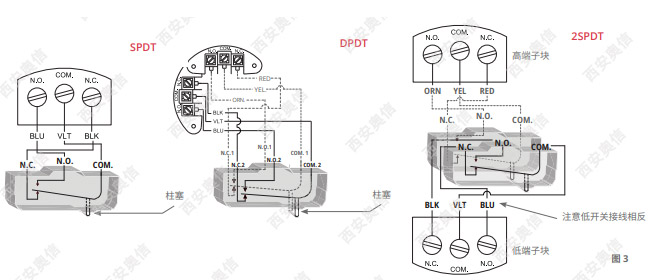

❸ 将套管连接至外壳，将接线连接至端子，注意遵守当地和*电气规范。 三个开关端子标注清晰，分别为“共用”、“常开”和“常闭”。将接线从外壳背面穿入，引至端子处（见图 1）。

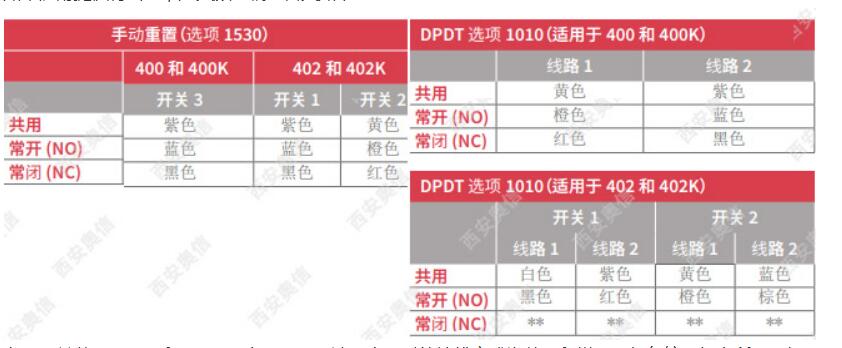

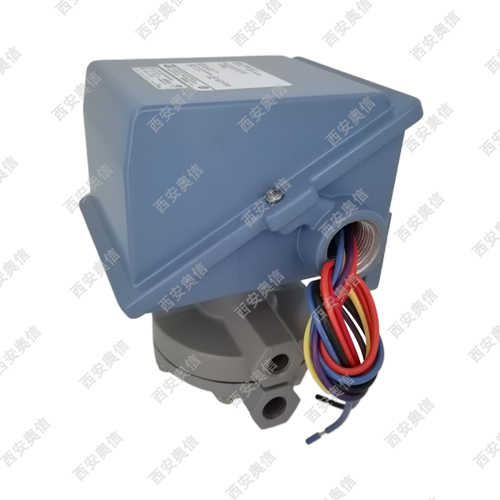

如果随附提供有引线，则其颜色编码含义如图。
在双开关装置（402 和 402K）上，DPDT 选项出厂时的接线方式为共用和常开，颜色编码如上所示。如果需要常闭接线，将提供的接线从常开端子移到常闭端子上即可。

设定点调试
• 平头螺丝刀
如要调节和重新校准设定点，将设备连接到经校准的压力源。
“J”型控制器有一个内部调节螺丝，“H”型有一个内部校准刻度盘和指针（见图 2）。
❶ 拆下盖板。❷ 调节设定点，顺时针转动调节螺丝可调高设定点，逆时针可调低设定点（见图 2）。 进行调节时，不得超过铭牌所示额定耐压限制，否则可能造成设定点漂移。

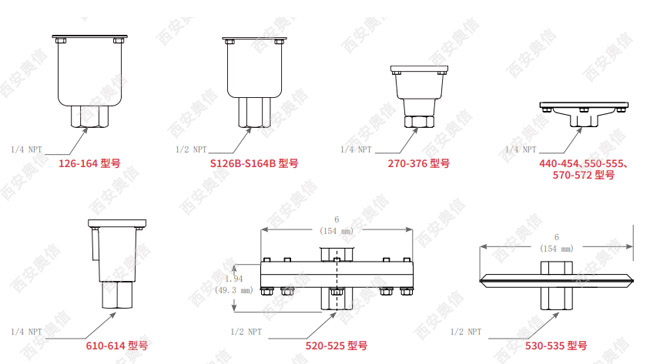

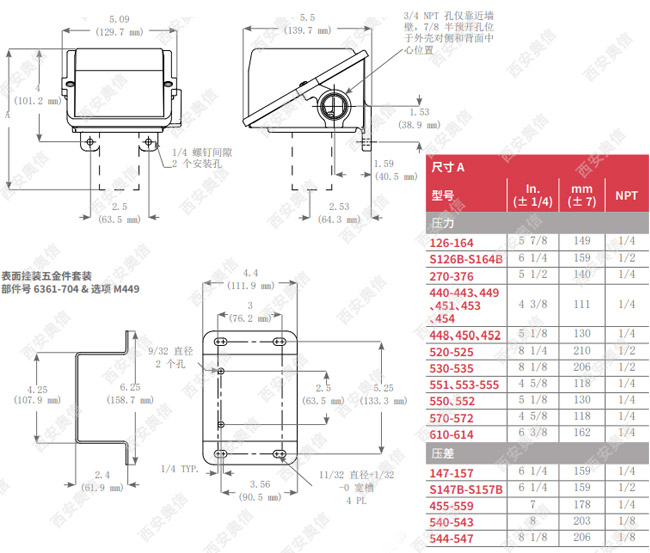

400系列尺寸图
