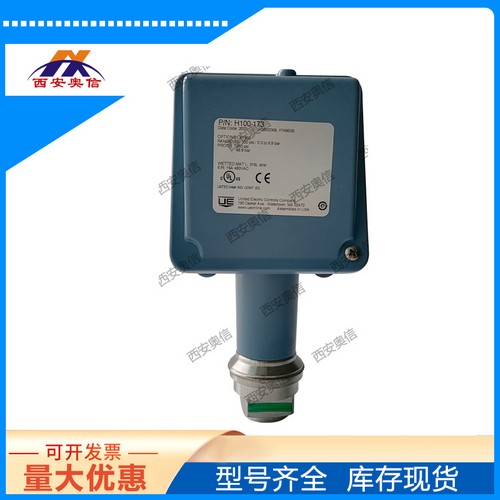

西安奥信是美国UE*** UE开关**

性能特点

· 一个，两个或三个开关量输出，设定点范围内*跨度的分别设定

· 环氧树脂涂层和铸铝结构的壳体满足NEMA 4X的标准

 . 有多种压力构件和材料的选择

 . 设定时有参考刻度货六角螺钉调节

 . 通过FM*

 . 可调整范围

 压力：30″Hg Vac到6000psi （-1到413.7bar）

 微压 300″wc真空到250″wc压力 （-746.7到622.3mbar）

 差压 1″wcd到200psid （2.5mbar到13.8bar）

 温度 -180到650°F （-117.8到343.3℃）

  *技术参数

 储存温度 -54～71℃

环境温度 -40～71℃ 环境温度每变化28℃，设定点典型的漂移不超过1%

设定点重复性 温度开关：可调范围内±1%;

　　　　　　　压力开关126-376型，520-535型：可调范围内±1%;

　　　　　　　440-559型：可调范围内±0.5%

　　　　　　　610-614型: 可调范围内±1.5%

耐冲击 经15G，10毫秒周期试验. 可重现设定点

抗振动 经2.5G，5～500HZ振动试验，可重现设定点

外壳 压铸铝合金，带环氧树脂涂层.垫圈密封.卡紧螺丝

外壳防护等级 加选项M900可符合NEMA4X.IP65要求(防水型电气接口)

开关输出 一个.两个或三个单刀双掷（SPDT）输出.可在全范围内分别设定.531-534型为50%;520、525、535型为30%；开关可接成"常开型"或"常闭型"

电额定值 15安培. 125/250/480伏交流

重量　约重3-7.5磅

电气连接 　3个7/8”直径的冲孔

压力连接口 　1/4"NPTF；S126B-S164B型.520-535型;1/2"NPTF

温度开关组件 　E系列采用F系列同样的组件.但是由于采用参考刻度使量程范围受到限制. 温包及毛细管：6英尺.304不锈钢 直插式：120和121型:镀镍黄铜；可选316L不锈钢

充填物 1BS型：溶剂;2-8型:*油

温度死区 实验室条件下. F系列为全范围内1%.E系列为2%

　　　　　差压指示器 J400K. J402K带差压显示

(选项M210) 147-S157B型. 在设定点范围的中间;50%处精度近似1.5%.在两端处为3%;指示窗是有机玻璃材料.密封垫密封.指示器在可调范围内任何设定点上进行现场调节.精度可达±1%
