【上下限电接点压力表接线图】
电接点压力表由测量系统、指示系统、磁助电接点装置、外壳、调整装置和接线盒（插头座）等组成。电接点压力表的工作原理是基于测量系统中的弹簧管在被测介质的压力作用下，迫使弹簧管之末端产生相应的弹性变形一位移，借助拉杆经齿轮传动机构的传动并予放大，由固定齿轮上的指示（连同触头）逐将被测值在度盘上指示出来。与此同时，当其与设定指针上的触头（上限或下限）相接触（动断或动合）的瞬时，致使控制系统中的电路得以断开或接通，以达到自动控制和发信报警的目的。

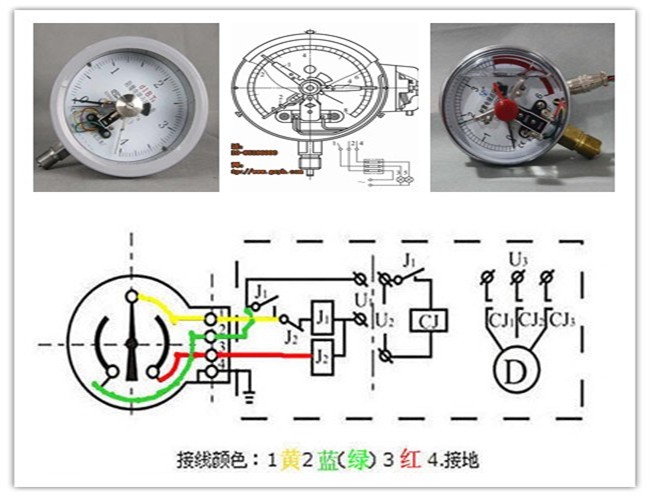

【上下限电接点压力表安装接线图】
上下限电接点压力表红指针是上限，电接点压力表绿指针是下限，中间的黑色指针指示是实际压力的数值。实际压力在上限之上时，电接点压力表与上限接通，电接点压力表与下限断开。实际压力在上下限之间时，电接点压力表公共端与上限，下限都断开。实际压力在下限之下时，电接点压力表公共端与下限接通，与上限断开，电接点压力表就是控制上下限压力用的。

【上下限电接点压力表安装接线图】

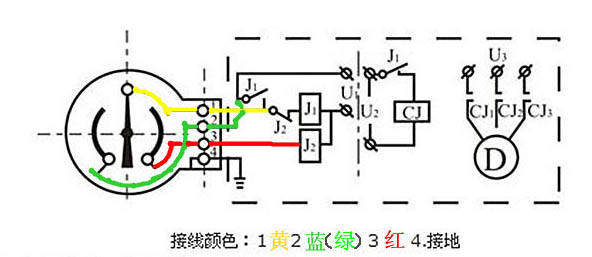

电接点压力表有4根接线，颜色分别为红、黄、绿、黑。其中红线接上限，绿线接下限，黄线是公用线，黑线是接地线。
电接点压力表接线图片

上下限耐震电接点压力表接线图可以参考
上下限电接点压力表接线示意图
