压力表接头尺寸

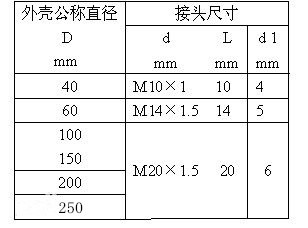

压力表表接头国家标准规定尺寸

压力表表接头常用规格
压力表接头螺纹规格与压力表表盘直径有一定的关联关系，国内目前常用的压力表接头规格如下：
压力表接头螺纹尺寸：公制螺纹:Ma*b ，英制螺纹:G*″，美制螺纹: *″NPT（电磁流量计）(压力变送器)
压力表接头螺纹专业术语：
螺距是两条螺纹之间的距离。
牙尖角是螺纹尖角的度数。
压力表接头螺纹
1. 公制：
M20×1.5
“20”代表接头有螺纹处的直径是20mm；
“1.5”代表螺牙和螺牙之间的距离为1.5mm；
“M”代表牙尖角为60°的管螺纹；
在一般情况下：
φ40的连接螺纹尺寸为M10×1；
φ60的连接螺纹尺寸为M14×1.5。
φ100、φ150的连接螺纹尺寸为M20×1.5；
2. 英制：
G1/2″
“″”代表英寸1″=25.4mm
“G”代表牙尖角为55°的非自密封管螺纹
“1/2”为连接管道的直径大小一般有：G1/2”
一般情况下，φ100、φ150使用此螺纹G1/4”，φ60使用此螺纹G1/8”、G3/4”、G3/8”、ZG1/2″（R1/2″）、“ZG”（R）代表牙尖角为55°的非自密封锥管螺纹。
美制：1/2″NPT “NPT”代表牙尖角为60°的自密封椎管螺纹
